TAL系列 TAL26

轻型角度头，适用于各种加工

TAL系列角度头采用铝制机身设计，适用于对重量有限制的加工需求。

                                适合钻孔、攻丝、铰孔、倒角和铣削操作，确保高效性与多功能性。

产品概述

产品定位：为大型机床深腔重载加工场景量身定制

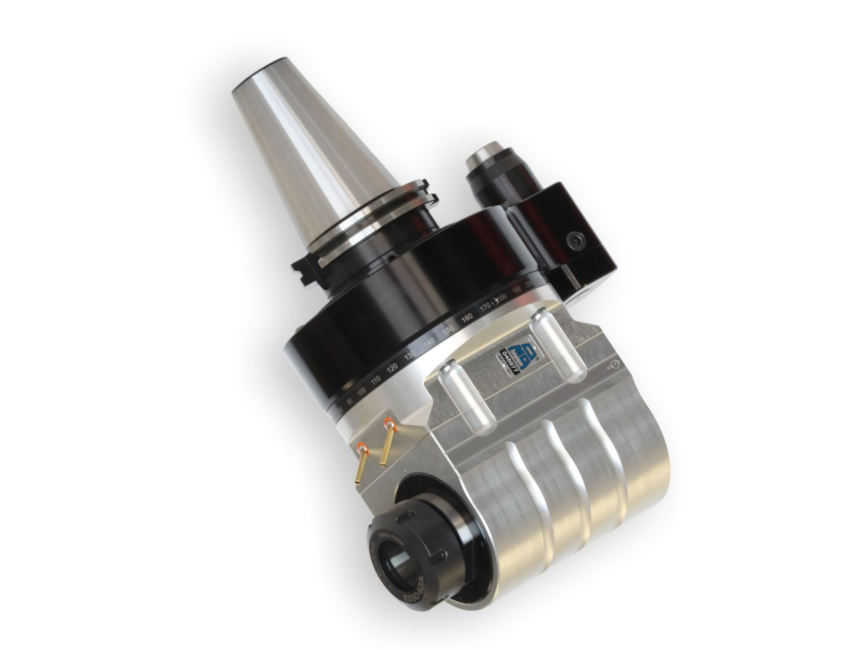

OMG TAL26 是意大利 OMG 公司 TAL 加长系列中的重型加长款 90° 角度头。TAL 加长系列主打深内腔无干涉加工，专门适配 BT50、HSK100 等大规格立式、龙门、卧式加工中心。该机型采用航空铝合金锻造加长机身，搭配重载强化箱体结构，在兼顾轻量化散热优势的同时大幅提升切削刚性，完整保留 OMG 原厂角度头高可靠性与重载加工性能。

TAL 系列覆盖型号从最小 TAL07 至最大 TAL26，TAL26 为本系列最大规格加长机型，适用于大型模具、汽车箱体、工程机械阀体等需要深腔侧壁、大余量切削的重型数控加工场景。

核心加工能力

TAL26 适用于钻孔、攻丝、铰孔、锪孔及侧铣等多种加工操作，可稳定加工铝合金、铸铁、模具钢、碳钢等各类金属材料的深腔侧面精密加工；额定输出扭矩 165Nm，最高允许转速 2500rpm，最大夹持刀具直径 Φ26mm，支持 M20 规格攻丝作业。

加长机身与高刚性兼备

得益于航空铝合金加长锻造机身设计，TAL26 加长延伸结构可规避普通短款角度头加工干涉，同时机身加厚加强筋设计保障重载刚性；内部采用格里森精密磨削伞齿轮与预紧高精度角接触轴承，加长结构下依旧具备优异抗振性、旋转精度与承载能力。整机自重 19KG，适配大型机床手动安装重载切削工况。

零背隙精密传动

采用锥形（V 型）防转销，全系 OMG 角度头通用结构，可完全消除角度反向间隙，360° 刻度环任意角度锁紧，保障多角度斜孔、侧壁加工的定位精确性与重复加工一致性。

长效免维护

采用高性能长效润滑脂终身密封润滑，内部传动齿轮、轴承无需定期更换润滑介质，有效降低长期批量生产的使用与维护成本。

选配拓展

标配 ER40 标准弹性筒夹输出，夹持范围 Φ3–Φ26mm；支持更换 BT50/HSK100/SK50/Capto C6 多种输入锥柄，可选配主轴中心出水 PD 冷却结构，适配深孔高压排屑加工需求。

核心技术特点

1. 加长航空铝重载机身，深腔加工无干涉

采用航空级锻造铝合金加长一体式机身，箱体增设加强筋结构，兼顾轻量化散热与重载刚性；加长延伸结构可伸入模具深型腔、箱体内部，规避常规短款角度头加工干涉问题。整机自重 19KG，适配 BT50/HSK100 大型加工中心手动重载切削。

2. 重载高负载传动系统，大扭矩稳定切削

内部搭载格里森精密研磨螺旋伞齿轮，1:1 等速传动；搭配预紧配对高精度角接触轴承，额定输出扭矩 165Nm，最高转速 2500rpm，可承受 3020N 轴向切削拉力，适配钢件、铸铁大余量铣削、强力攻丝工况。

3. 标配 ER40 通用夹持，全工序加工覆盖

标准输出为 DIN6499 ER40 弹性筒夹，夹持范围 Φ3–Φ26mm，兼容钻头、丝攻、铰刀、立铣刀，一站式完成钻孔、攻丝、铰孔、锪孔、侧铣多道工序，通用性强，刀具更换便捷。

4. V 型锥形防转销，零背隙精准分度

配备 OMG 通用锥形（V 型）防转销，彻底消除旋转反向间隙；机身外圈带精密刻度分度环，支持 360° 无死角旋转锁止，多角度斜孔、异形侧壁加工定位精度高，重复加工一致性好。

5. 终身密封长效润滑，免维护降成本

传动腔体内填充高性能耐高温长效润滑脂，全密封结构终身润滑，齿轮、轴承无需定期加注、更换润滑介质，大幅减少停机维护时间，适配大批量连续生产。

6. 模块化锥柄设计，多机床通用兼容

输入锥柄支持快速互换，可选 BT50、HSK100A、SK50、Capto C6 多种规格，一台角度头可匹配龙门、卧式、大型立式加工中心，降低设备配套采购成本。

7. 可选高压内冷结构，深孔高效排屑

标准配置外部喷淋冷却，可升级 PD 主轴中心出水模块，支持 10bar 高压冷却直达切削区域，深腔、深孔加工快速排屑，抑制刀具温升，延长刀具使用寿命。

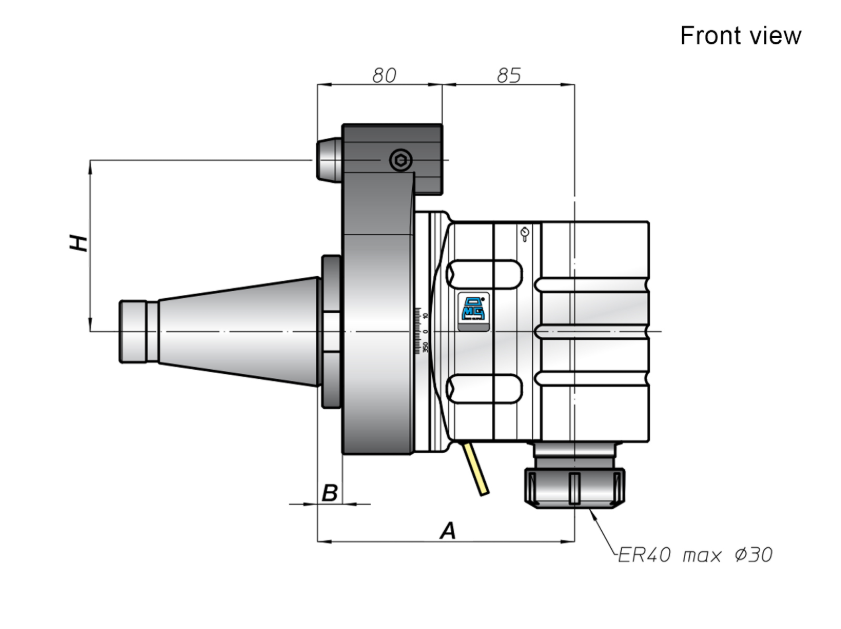

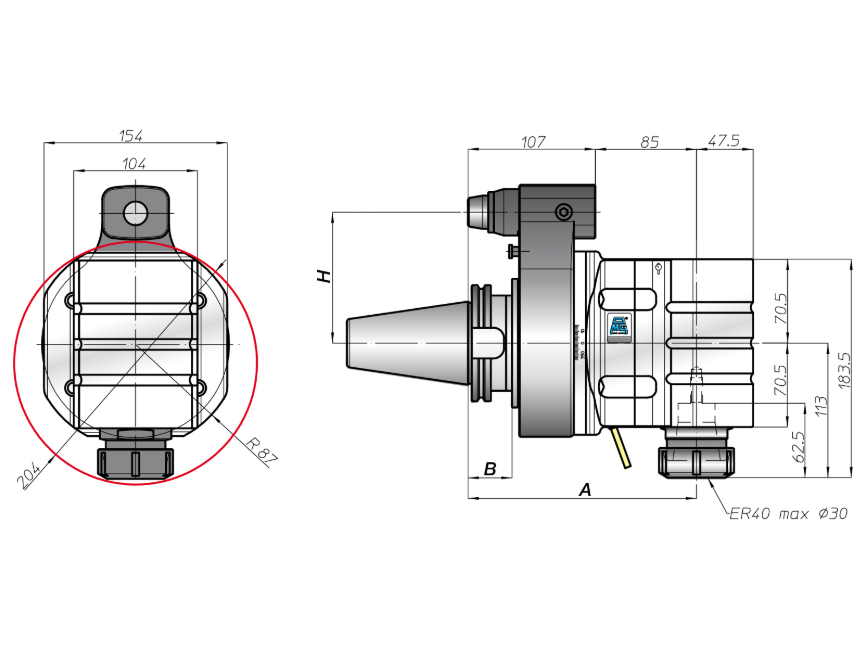

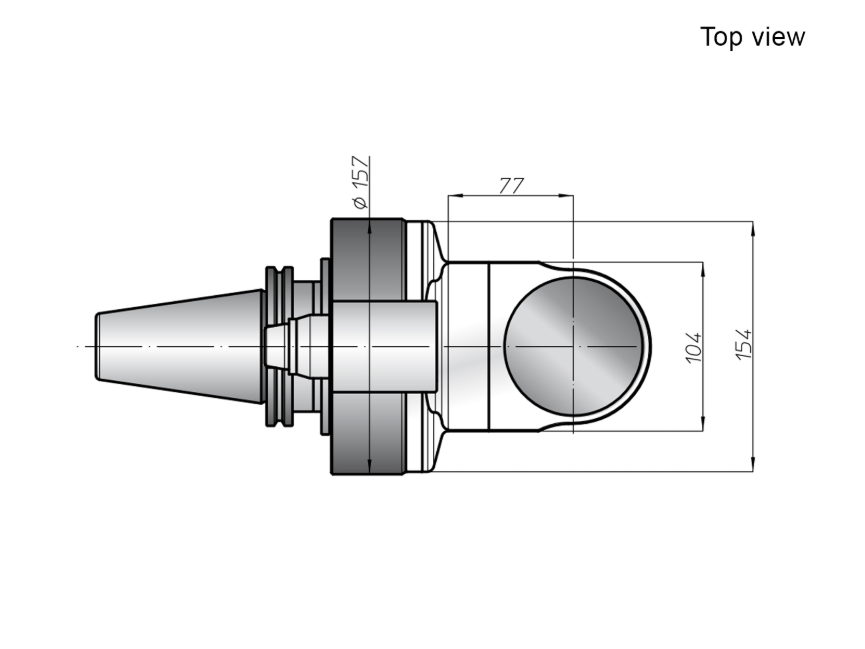

产品规格

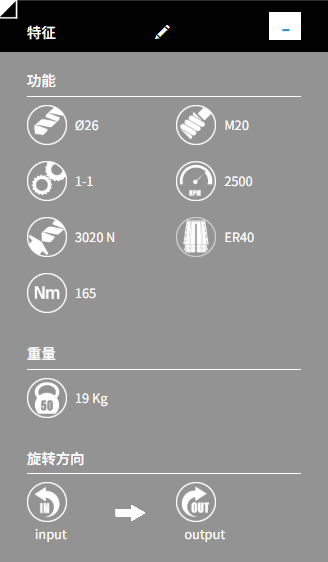

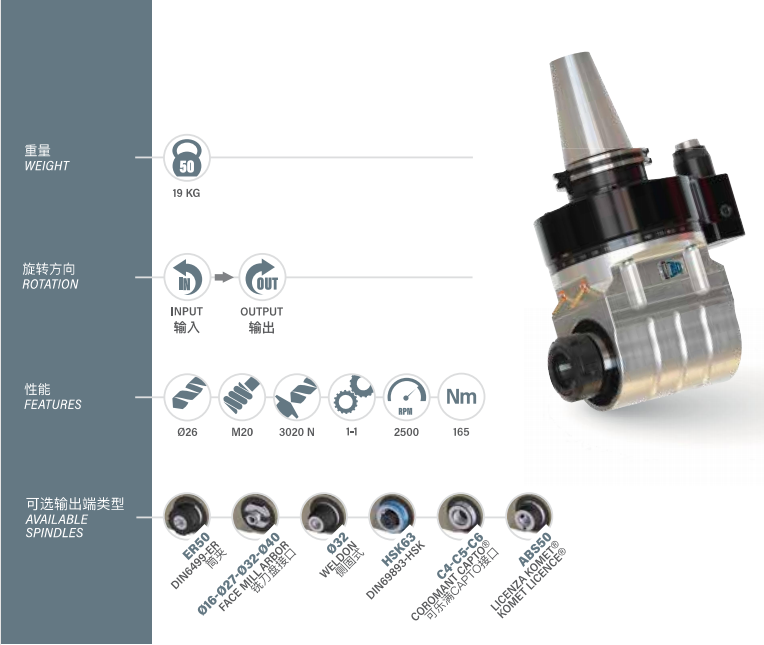

产品参数

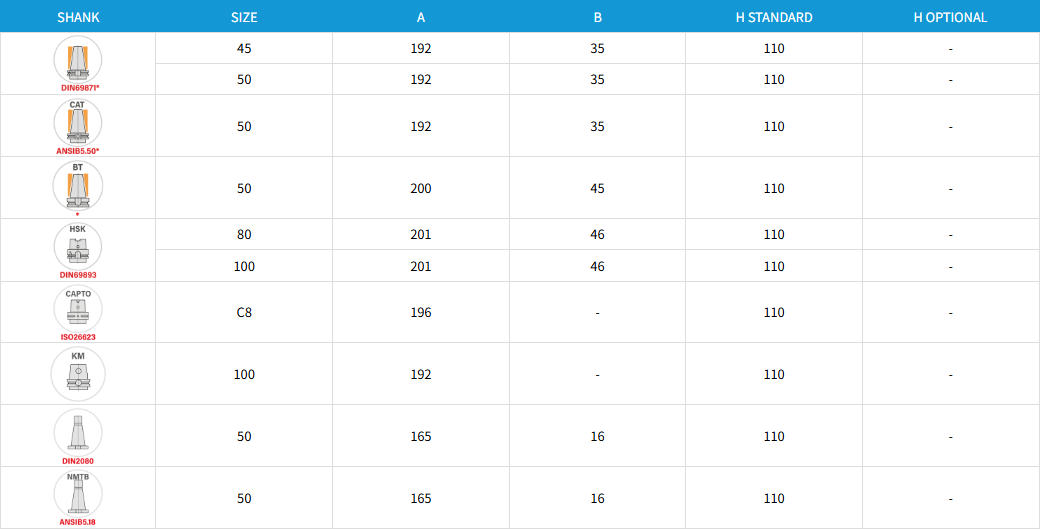

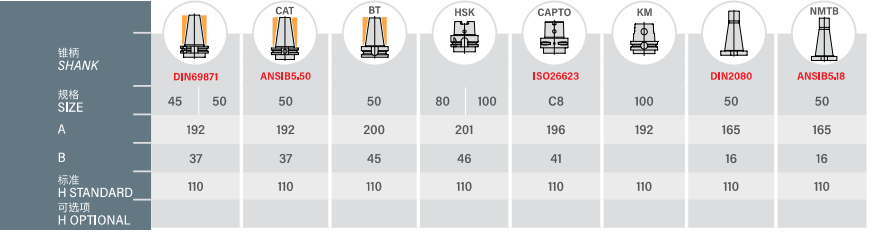

尾部适配刀柄

模块化系统

支撑系统

冷却方式

扭矩臂

机床连接

零部件质量

PACKAGING

主要应用

适用加工场景

TAL26 加长重型角度头依靠加长机身、165Nm 大扭矩输出，专门解决深内腔、箱体封闭内壁、狭窄型腔的侧面加工干涉难题，可完成钻孔、攻丝、铰孔、锪孔、大余量侧铣全工序，适配铝合金、铸铁、碳钢、模具钢等各类金属材质加工。

对应行业细分应用

大型模具加工行业

适用于大型注塑模具、压铸模具深型腔侧壁清角、模具深水路斜向钻孔攻丝、模具内部倒扣槽铣削，无需多次拆装工件，大幅减少工装装夹次数，提升模具精加工效率。

汽车重工零部件制造

用于变速箱壳体、发动机缸体、新能源电池箱体侧面螺纹孔、法兰端面侧铣、支架深腔孔系一次性加工，解决大型箱体内部狭小空间加工干涉问题，适配大批量自动化加工产线。

工程机械液压配件

各类液压阀块、减速箱壳体、液压油缸底座深腔侧面孔加工，多面孔同步铣钻攻丝，省去工件翻面、二次找正工序，保障批量零件尺寸一致性。

重型数控龙门 / 卧式加工中心配套

适配 BT50、HSK100 规格大型立式、龙门、卧式加工中心，针对重型结构件、焊接机架、工程机械机架侧面多面加工改造，拓展机床 90° 侧铣加工能力。

适配加工设备

BT50 立式加工中心、龙门加工中心、卧式镗铣加工中心、落地镗铣床；整机自重 19KG，仅支持手动安装，不适用小型机床自动换刀刀库。
