TAL系列 TAL16

轻型角度头，适用于各种加工

TAL系列角度头采用铝制机身设计，适用于对重量有限制的加工需求。

                                适合钻孔、攻丝、铰孔、倒角和铣削操作，确保高效性与多功能性。

产品概述

产品定位：为换刀重量受限的小型CNC机床量身定制

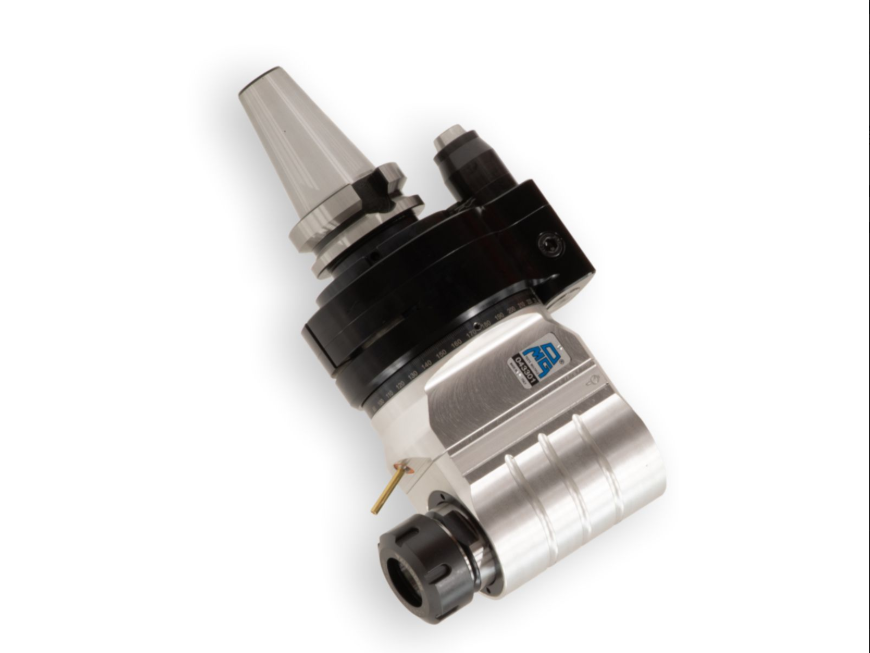

OMG TAL16 是意大利 OMG 公司 TAL 轻盈系列（Light Series）中的较大规格轻型 90° 角度头。TAL 系列是新开发的产品系列，专为对自动换刀重量有限制的机床而设计。该系列采用航空铝合金制造机身，在显著减轻产品自重的同时，完整保留了 OMG 标准角度头的高可靠性和加工性能。

TAL 系列从最小的 TAL07 到最大的 TAL26，提供多种不同型号。TAL16 是该系列中的较大规格型号，具备 Φ16 mm 钻孔和 M12 攻丝的较强加工能力。

核心加工能力

TAL16 具备最大钻孔直径 Φ16 mm、最大攻丝 M12 的加工能力，输出接口为 ER25 筒夹。该角度头最高转速可达 10,000 rpm，能够从容应对铝合金、铸铁、钢件等常见材料的侧面钻孔、攻丝及铰孔等精密加工任务。

轻量化与高刚性兼备

得益于航空铝合金机身设计，TAL16 在确保刚性的同时大幅降低了自重，精准匹配小型机床自动换刀系统的负载限制。内部采用格里森磨削伞齿轮及预紧的高精度角接触球轴承，确保轻量化的同时依然具备优异的刚性和旋转精度。

零背隙精密传动

采用新设计的防旋转组，使角度头没有反向间隙，确保加工定位的精确性和重复性。

长效免维护

采用高性能长效润滑脂进行终身润滑，传动部件无需定期更换润滑脂，有效降低使用和维护成本。

核心技术特点

1. 极致轻量化机身设计

TAL16 机身采用航空级铝合金制造，大幅降低产品自重，精准匹配小型机床自动换刀装置（ATC）的负载限制，实现安全、稳定的自动换刀。

2. 高精度传动与支撑系统

传动部件采用格里森（Gleason）工艺磨削的圆弧齿锥齿轮，配合预紧的高精度角接触球轴承，确保悬臂加工时的优异刚性和定位精度。

3. 零背隙防旋转设计

采用新设计的防旋转组，使角度头没有反向间隙，与机床止动块紧密贴合后，从根本上消除加工时可能出现的径向间隙，显著提升抗扭强度和定位精度。

4. ER25 输出接口

采用 ER25 筒夹，夹持范围 1–16 mm，通用性强，刀具更换方便，满足 Φ16 mm 钻孔及 M12 攻丝的加工需求。

5. 长效免维护润滑

采用高性能长效润滑脂进行终身润滑，传动部件无需定期更换润滑脂，有效降低设备维护成本。

6. 广泛的兼容性与定制选项

锥柄接口：适配 DIN69871、CAT、BT、HSK 等多种标准接口

输出端：ER25 筒夹

旋转方向：输入与输出同向

转速可达 10,000 rpm

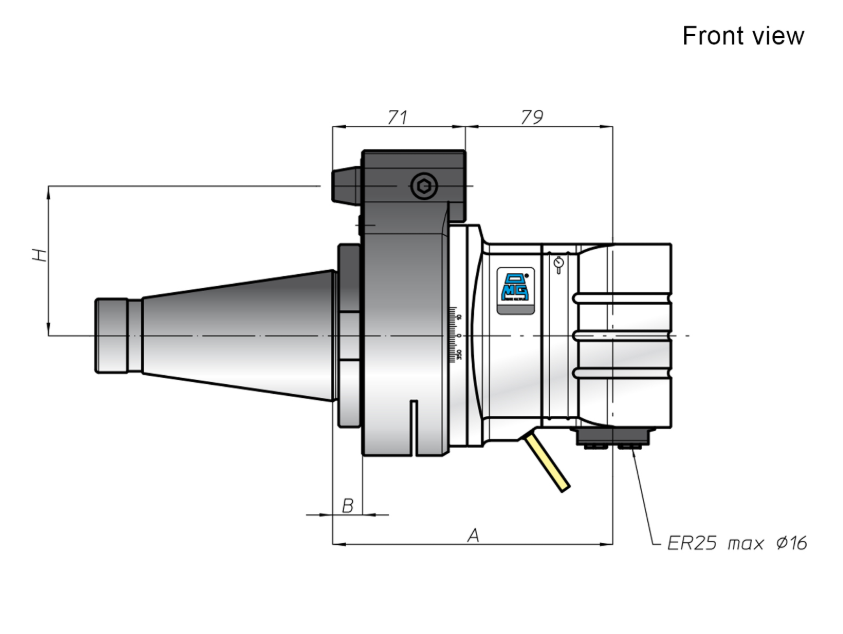

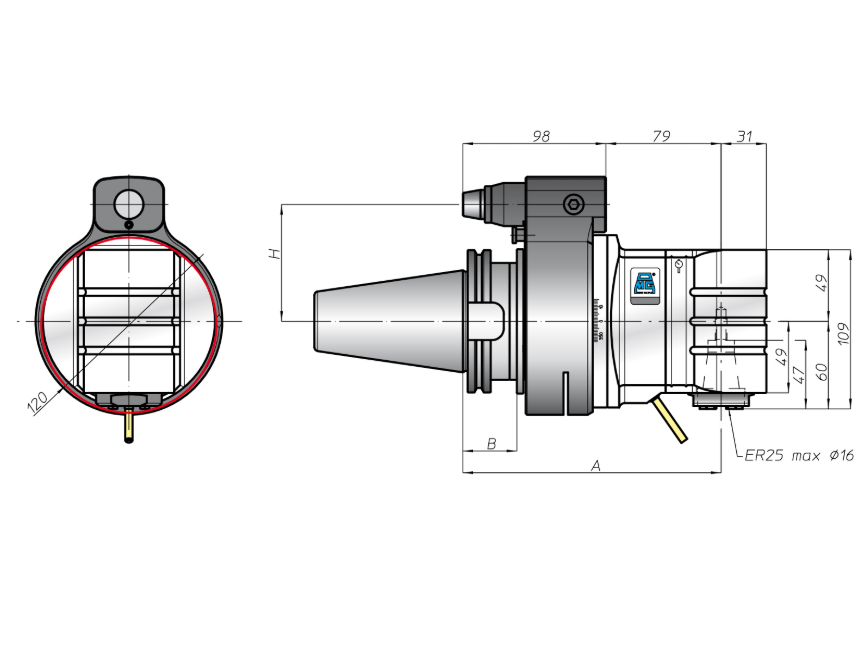

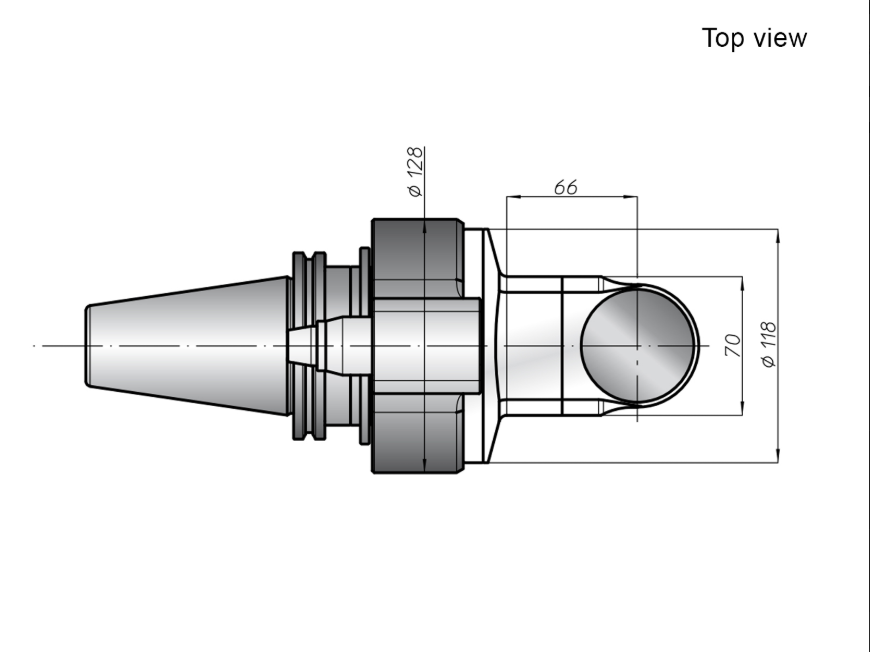

产品规格

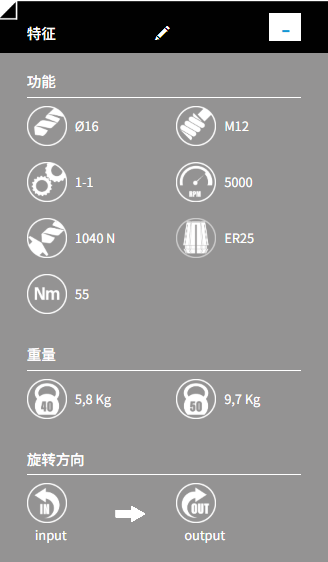

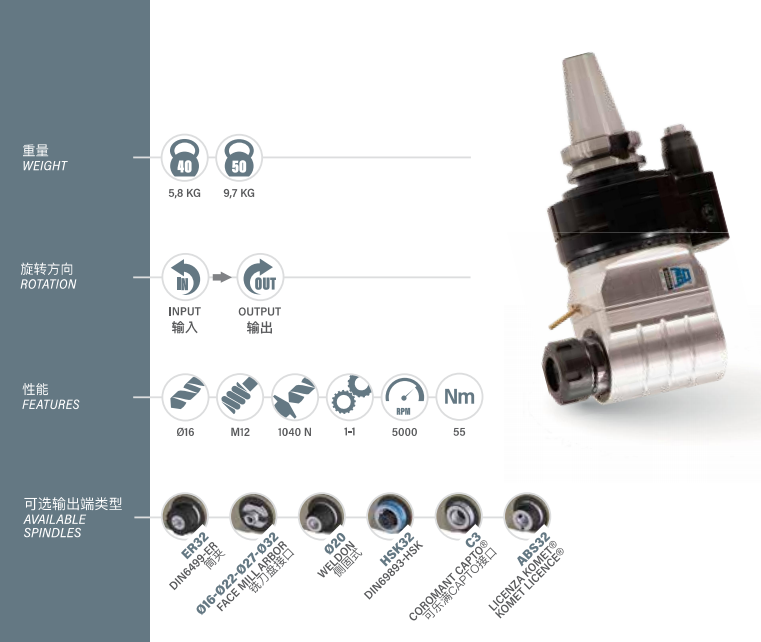

产品参数

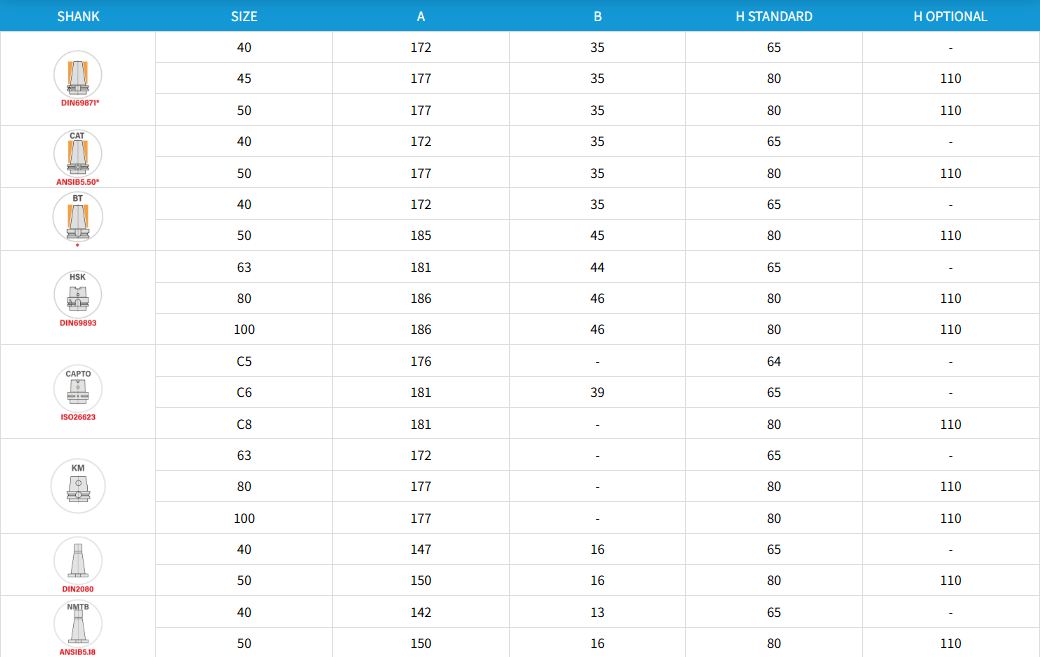

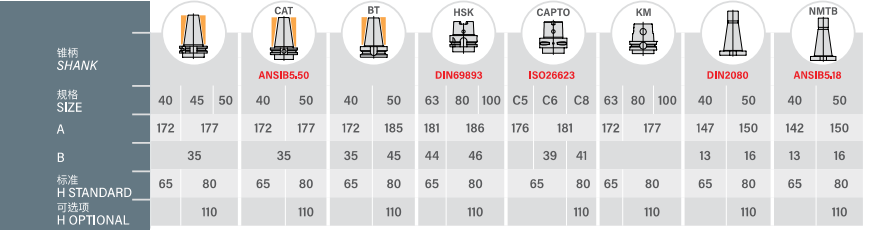

尾部适配刀柄

模块化系统

支撑系统

冷却方式

扭矩臂

机床连接

零部件质量

PACKAGING

主要应用

典型应用领域

汽车零部件制造：发动机缸体、变速箱壳体等零件的侧面大直径孔系和螺纹孔加工

精密模具：模具侧面的冷却水路孔、顶针板螺纹孔等中等规格特征加工

航空航天：飞机结构件、发动机附件安装座等精密零件的多角度钻孔与攻丝

通用机械及液压/气动元件：阀体、泵体等零件上的侧向钻孔和攻丝

核心应用价值

解决换刀重量限制：航空铝合金轻量化设计，安全通过自动换刀装置

提升生产效率：一次装夹完成多面加工，消除重复定位误差

高精密加工：零背隙防旋转设计，确保加工精度

较强加工能力：Φ16 mm 钻孔、M12 攻丝，满足中等以上规格加工需求

降低运营成本：长效润滑脂终身免维护
