TAR系列TAR03.P

小型角度头，适用于狭小空间的应用

TAR系列角度头为紧凑型，机身小巧，专为加工入口受限的工件应用而设计。适用于狭小空间内的铣削和钻孔加工。

产品概述

产品定位：狭小受限加工空间通用微型自动换刀角度头

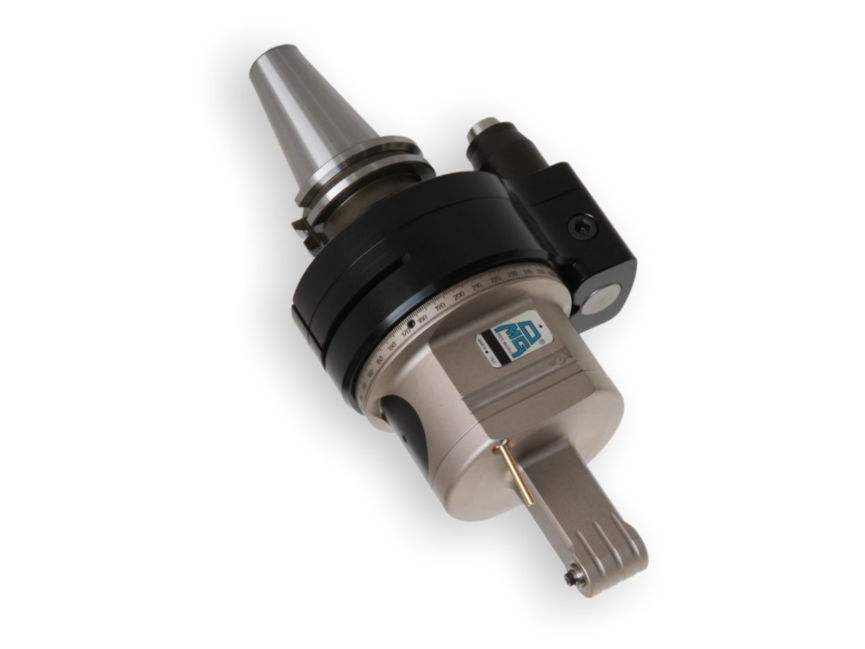

OMG TAR03.P 是意大利 OMG TAR 紧凑型小型角度头系列主力通用机型，专为工件窄口、深腔、封闭内腔的微孔精密加工场景设计。整机采用轻量化航空铝合金紧凑机身，体积窄小，支持分体式可更换加长套筒模块，不占用加工空间的同时可按需拓展伸入深度，完整保留 OMG 原厂零背隙精密传动与长效免维护特性，标配 ATC 自动换刀结构，适配加工中心刀库批量生产。

原厂提供 4 档标准化加长延伸套筒：TAR03.P-L65、TAR03.P-L80、TAR03.P-L96、TAR03.P-L111，数字代表加长伸入总长。不同加长型号对应整机基准总长分别为 232mm、247mm、263mm、293mm，兼容 BT、HSK、CAPTO、CAT、KM、NMTB 等全部主流机床锥柄规格；加长套筒为航空铝轻量化结构，高速加工散热稳定，同主机切换套筒即可适配不同深度工件，避免多台整机投入，适配全场景狭小深腔微孔加工。

核心加工能力

TAR03.P 专注微型精密轻切削加工，适用于微小钻孔、M3 细牙攻丝、微量铰孔、侧壁浅槽精铣；适配铝合金、铜件、预硬塑胶模具钢、石墨等易切削精密材料；

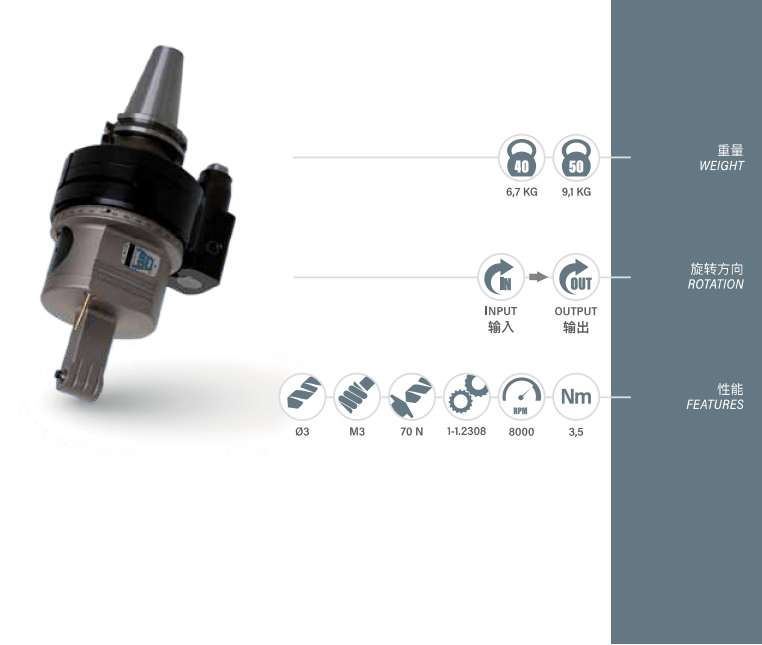

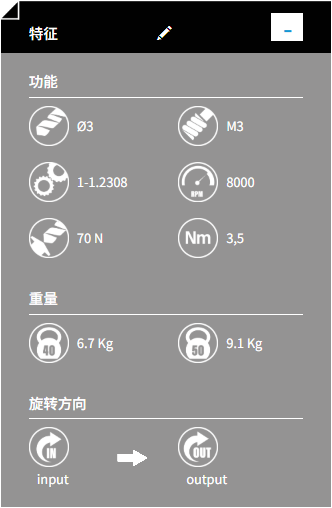

核心参数：最大夹持刀具直径 Φ3mm，极限攻丝 M3，轴向最大拉力 70N，传动比 1:1，最高允许转速 8000rpm，额定输出扭矩 3.5Nm，支持 24 小时批量精密精加工。

核心技术特点

1. 超紧凑微型机身，狭小空间无干涉

整机轻量化紧凑结构，BT40/HSK-A63 锥柄自重仅 6.7KG，BT50 锥柄自重 9.1KG；机身宽度窄，可伸入模具窄深槽、3C 电子零件微型内腔、连接器狭小型腔，解决标准角度头进刀干涉撞刀问题。

2. ATC 全自动换刀设计，量产效率提升

型号后缀 P 代表自动换刀结构，整机重量适配立式、卧式加工中心标准刀库，无需人工拆装；标配 360° 可调节止动扭力臂，高速加工定位稳固，适合自动化批量产线。

3. 分体式加长套筒模块化选配

支持搭配 L65、L80、L96、L111 加长延伸段，同一台 TAR03.P 主机适配不同深度工件，无需采购多台整机，降低设备配套成本；加长套筒同为航空铝材质，高速加工散热稳定。

4. 零背隙精密伞齿轮传动，微型加工高精度

采用格里森精密磨齿伞齿轮 + 成对高精度角接触轴承，传动间隙极小、回转跳动低，保障微孔、细牙螺纹、薄壁侧壁精加工尺寸精度；齿轮整体淬火硬化，承载稳定。

5. 全密封长效润滑，免维护耐用结构

整机密闭填充长效润滑脂，长期加工无需频繁补油维护；高强度铝合金壳体抗切削冲击，适配铝、铜、塑胶、石墨等软性精密工件长时间连续加工。

6. 多规格刀柄与内冷定制可选

现货适配 BT30/BT40/BT50、HSK-A50/A63、CAT40、CAPTO C5/C6、ISO 标准锥柄；可选 PD 刀具中心内冷版本，深孔加工高效排屑、降低刀具损耗，非标机床锥柄可按需定制。

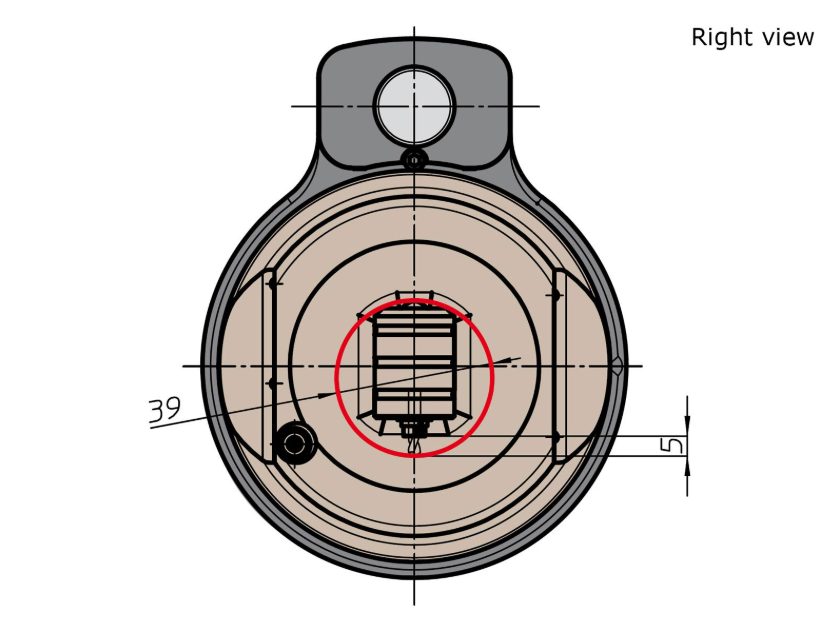

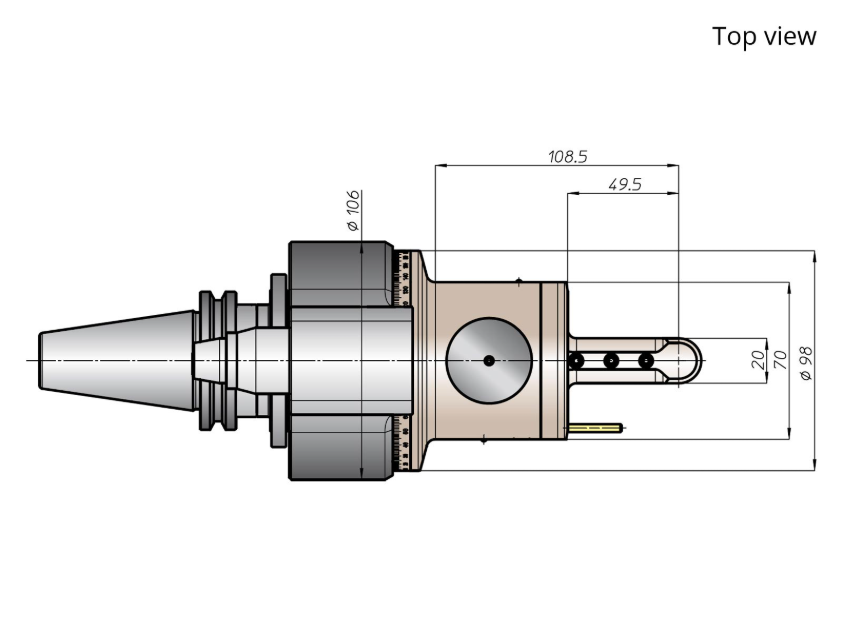

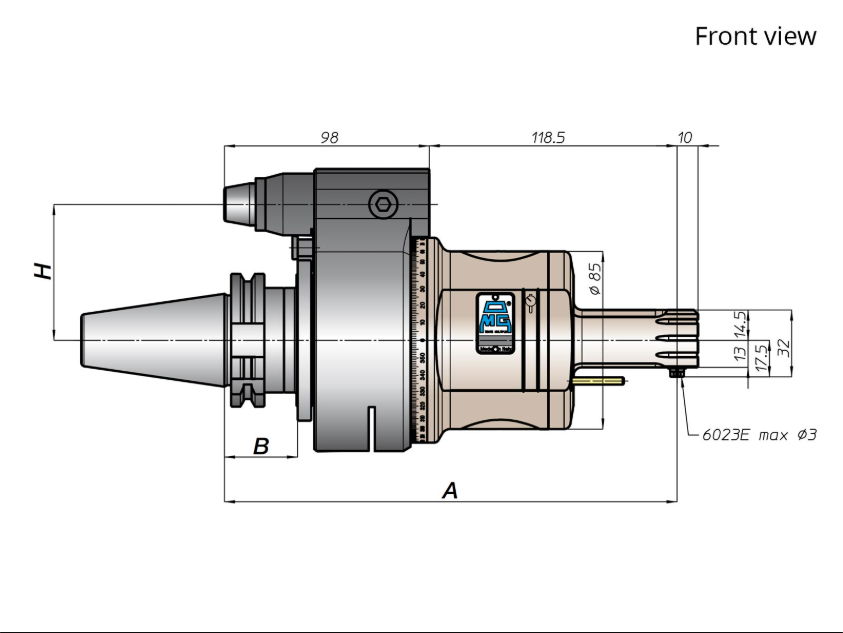

产品规格

产品参数

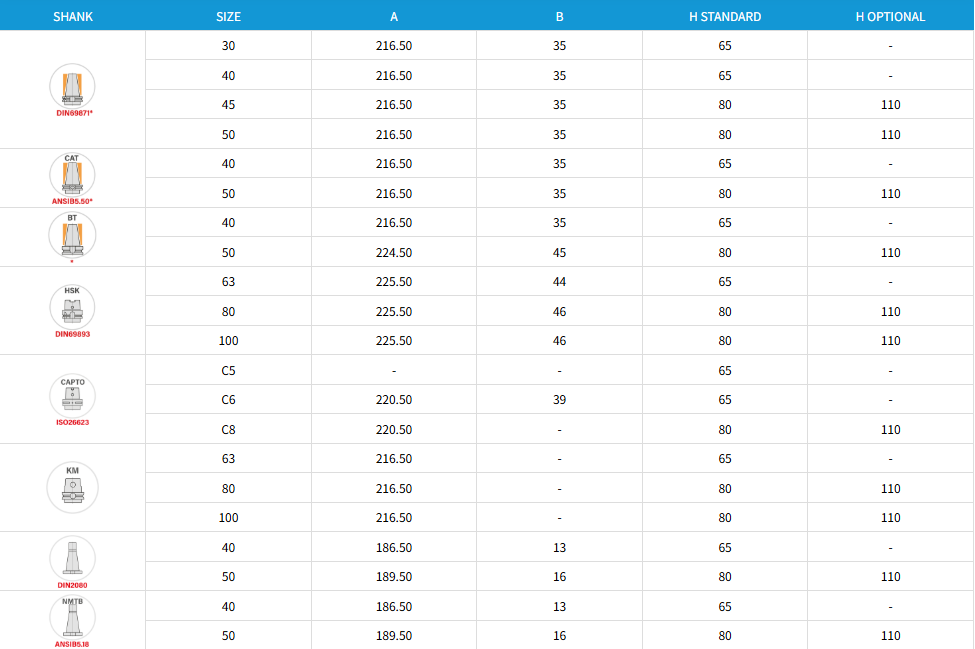

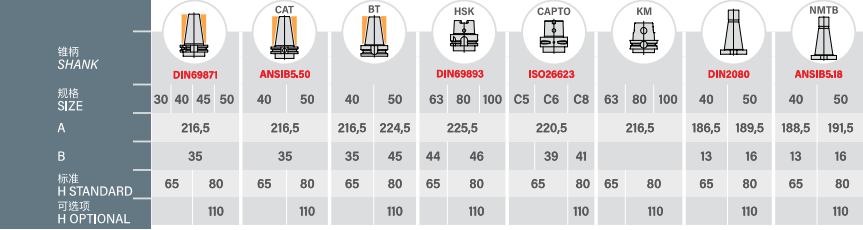

尾部适配刀柄

延长型

模块化系统

支撑系统

冷却方式

扭矩臂

机床连接

零部件质量

PACKAGING

主要应用

适用加工场景

微型精密零件狭窄内腔、微小深槽、M3 细牙螺纹全自动精加工；分体加长套筒结构弥补标准短款角度头伸入深度不足的痛点，轻负载切削震动小，稳定保障微小孔径、薄壁结构高精度加工尺寸。

细分行业应用

小型塑胶 / 连接器模具行业

精密连接器模具、小型塑胶模窄深槽、微型水路斜孔钻孔、M3 细牙攻丝，一次装夹即可完成工件多侧面微小孔加工，规避多次工装翻面产生的尺寸误差，适配深腔窄缝类模具加工。

电子新能源精密零部件

电芯固定铝支架、微型电池连接壳体、小型铜合金端子侧壁微量开槽、微小沉头孔批量钻铣攻丝，适配 3C 超薄壳体、连接器狭小夹缝微孔精加工。

微型液压阀体零部件

微型阀体内腔交叉油孔、狭小流道深孔、阀壁细牙螺纹加工，加长款套筒可伸入封闭狭窄阀体内部，解决常规角度头干涉无法进刀难题。

自动化精密检测治具

多层微型工装夹具、小型定位治具窄腔螺纹孔、侧壁微量铣削，零背隙传动保障治具装配微米级尺寸精度，适配自动化非标小件量产。

医疗器械微型配件

小型医疗精密金属小件、微创器械窄槽微孔加工，适配铝、钛合金等软性精密材料轻切削作业。

中小型高速加工中心配套

适配 BT40/BT50、HSK 系列立式加工中心、高速雕铣机，拓展机床 90° 微型侧铣加工能力，搭载 ATC 自动换刀结构，适配全自动批量精密小件生产线。

加长延伸型号区分（匹配图纸 4 款加长规格）

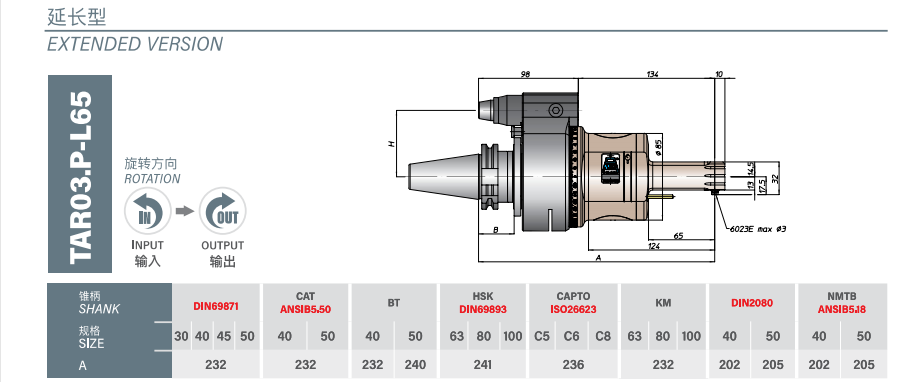

TAR03.P-L65：加长伸入总长 65mm，浅窄微型型腔、浅层侧壁微孔加工

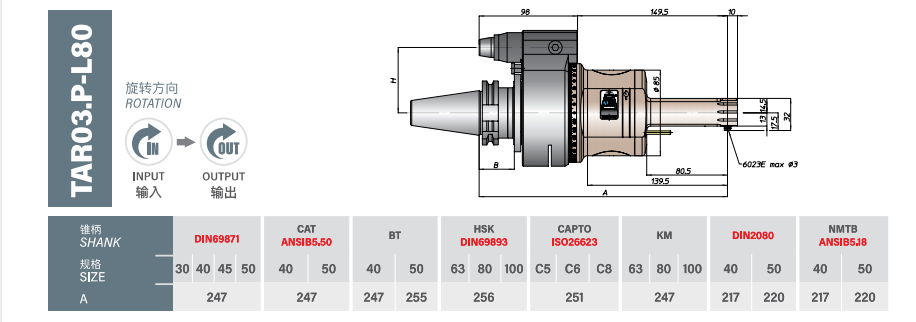

TAR03.P-L80：加长伸入总长 80mm，通用中等深度狭小内腔，市面主流通用加长款

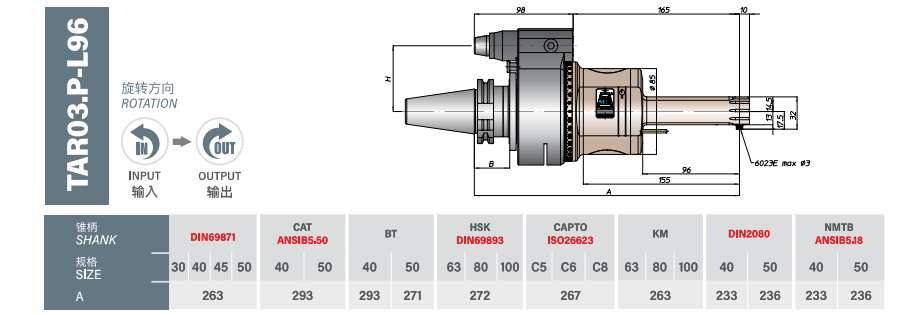

TAR03.P-L96：加长伸入总长 96mm，中深窄槽、深埋微型孔、中型阀体内腔加工

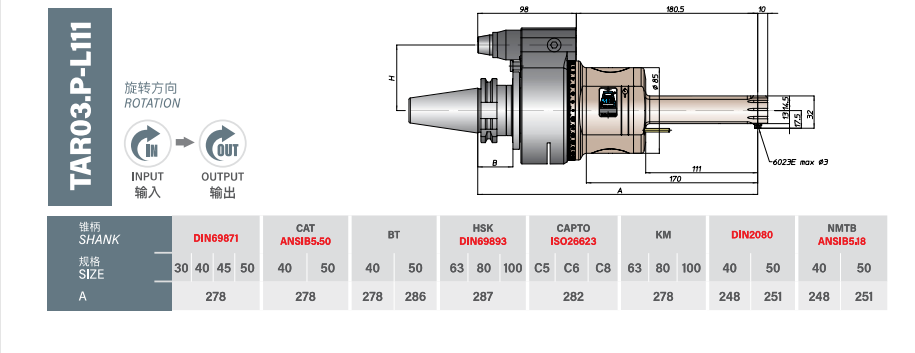

TAR03.P-L111：加长伸入总长 111mm，超深狭窄封闭微型腔体、深度干涉严重工件专用
