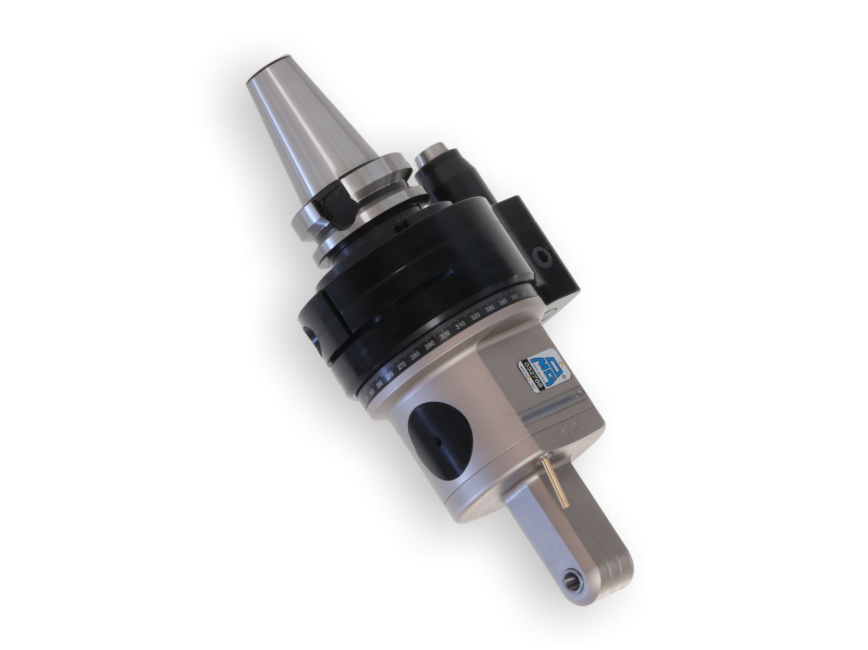

OMG 小型角度头TAR04.P
- 意大利 OMG TAR04.P 微型自动换刀角度头，属于 TAR 系列中型窄身侧铣头，专为狭小深腔、封闭内腔中等负载微孔加工设计。本款 TAR04.P 角度头夹持 Φ4 刀具，支持 M3 攻丝，额定扭矩 6Nm、轴向承载力 120N，最高转速 8000rpm，搭载 ATC 自动换刀结构，兼容 BT、HSK、CAPTO 全系列刀柄。配套 L90/L109/L128/L147 四种加长套筒，解决深型腔进刀干涉问题，广泛用于连接器模具、3C 新能源零件、微型液压阀体、自动化治具批量精密加工。
- 咨询热线：0755-29695109
-
产品详情
联系我们
TAR系列TAR04.P
小型角度头，适用于狭小空间的应用
TAR系列角度头为紧凑型，机身小巧，专为加工入口受限的工件应用而设计。适用于狭小空间内的铣削和钻孔加工。
产品概述
产品定位：狭小受限加工空间中型微型自动换刀角度头

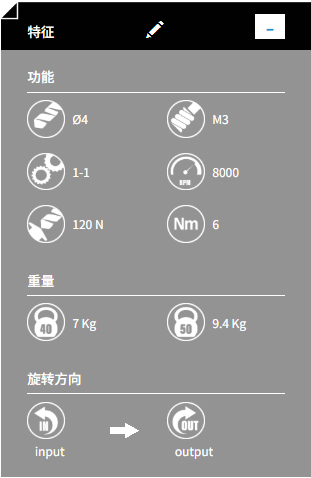

核心加工能力
TAR04.P 适配中等负载微型精密轻切削加工，适用于 Φ4 微小钻孔、M3 细牙攻丝、微量铰孔、侧壁窄槽精铣；适配铝合金、铜件、预硬塑胶模具钢、石墨、软钛合金等易切削精密材料；

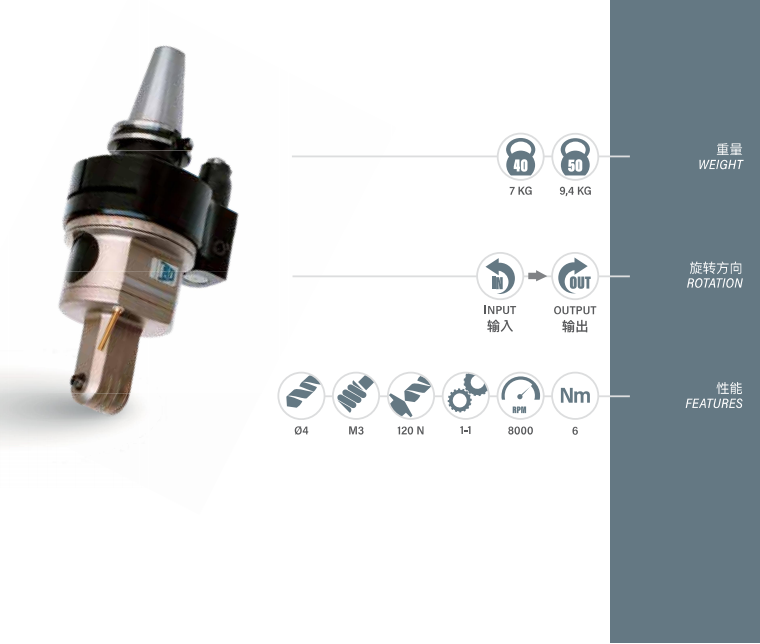

- 夹持刀具直径：Φ4mm
- 极限攻丝规格：M3
- 轴向最大承载力：120N
- 传动配比：1:1 等速伞齿轮传动，输入、输出主轴同向旋转
- 额定最高转速：8000rpm
- 额定输出扭矩：6Nm
- 整机重量：BT40/HSK-A63 款 7KG，BT50 重型锥柄款 9.4KG可稳定支持 24 小时不间断批量精密精加工，相比 TAR02.P、TAR03.P 承载与扭矩性能更强。
核心技术特点
1.超紧凑窄型机身，狭小空间无加工干涉
整机轻量化紧凑结构，BT40 锥柄自重仅 7KG，BT50 锥柄自重 9.4KG；机身横向宽度窄，可伸入模具窄深槽、3C 电子微型内腔、连接器狭小型腔，解决标准大尺寸角度头进刀撞刀干涉问题。
2.ATC 全自动换刀结构，适配自动化量产
整机重量适配立式、卧式加工中心标准刀库，无需人工拆装；标配 360° 可调节止动扭力臂，高速加工定位不偏移，适配全自动产线多工序连续加工。
3.分体式加长套筒模块化选配（图纸 4 款加长规格）
原厂提供 L90、L109、L128、L147 四种加长延伸段，同一台 TAR04.P 主机即可切换不同伸入深度工件，无需采购多台整机，降低设备配套采购成本；加长套筒为航空铝材质，高速旋转散热稳定，不易积热变形。
加长款整机基准总长：

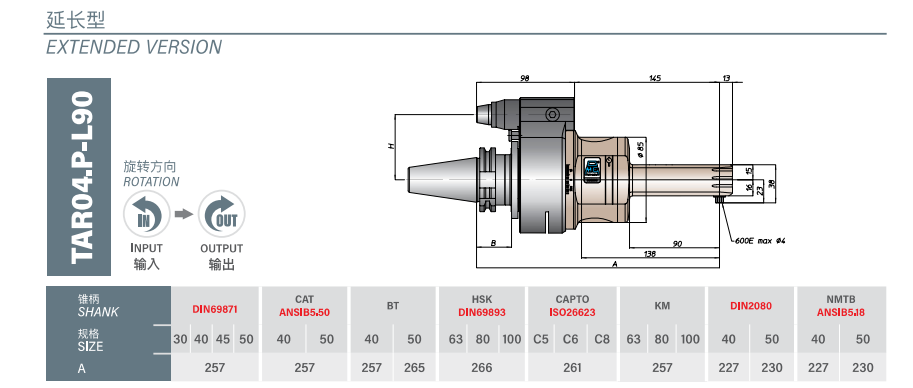

TAR04.P-L90：基准总长 257mm
TAR04.P-L109：基准总长 276mm

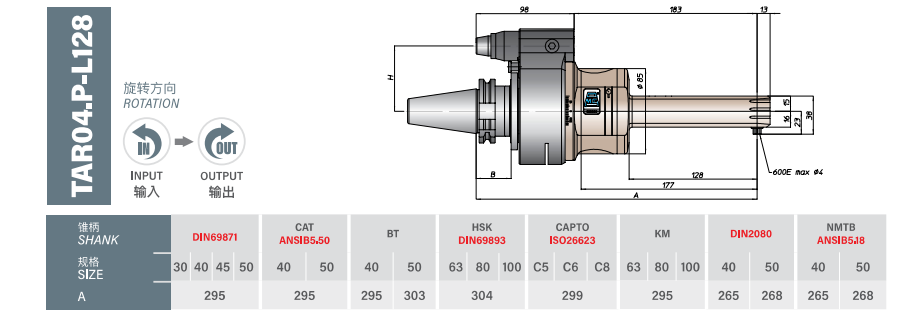

TAR04.P-L128：基准总长 295mm
全加长型号兼容 BT、HSK、CAPTO、CAT、KM、NMTB 等全部主流机床锥柄规格。
4.零背隙精密伞齿轮传动，中等负载高精度稳定输出
采用格里森高精度磨齿伞齿轮搭配成对精密角接触轴承，传动间隙极小、回转跳动低；额定扭矩 6Nm、轴向承载力 120N，相比更小型号可承受更大切削负载，兼顾微孔精加工与小幅侧壁铣削。齿轮整体淬火硬化，长期中等负载加工耐用稳定。
5.全密封长效润滑结构，免维护长期作业
整机密闭填充长效润滑脂，批量加工无需频繁补油维护；高强度铝合金壳体抗切削冲击，适配软性精密工件长时间连续加工。
3.多规格刀柄与内冷结构定制可选
现货兼容 BT30/BT40/BT50、HSK-A50/A63、CAT40、CAPTO C5/C6、ISO 等主流机床锥柄；可选 PD 刀具中心内冷版本，深孔加工高效排屑、降低刀具高温损耗，非标专用机床锥柄可按需定制。

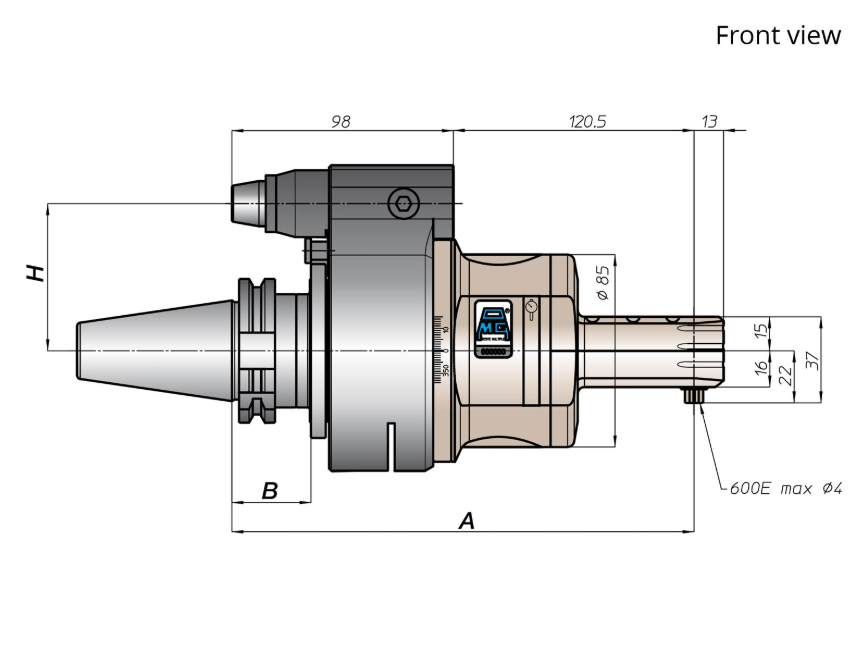

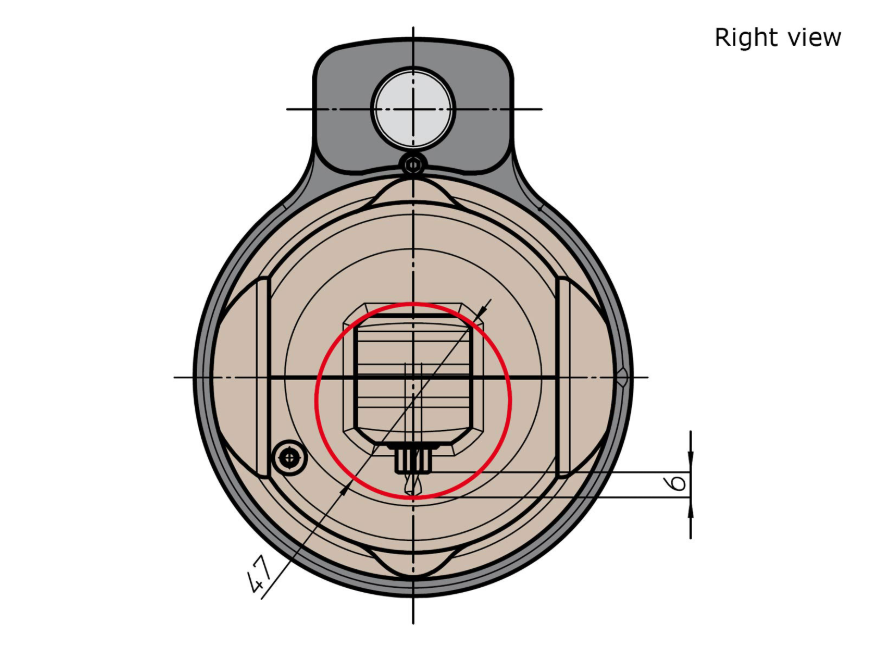

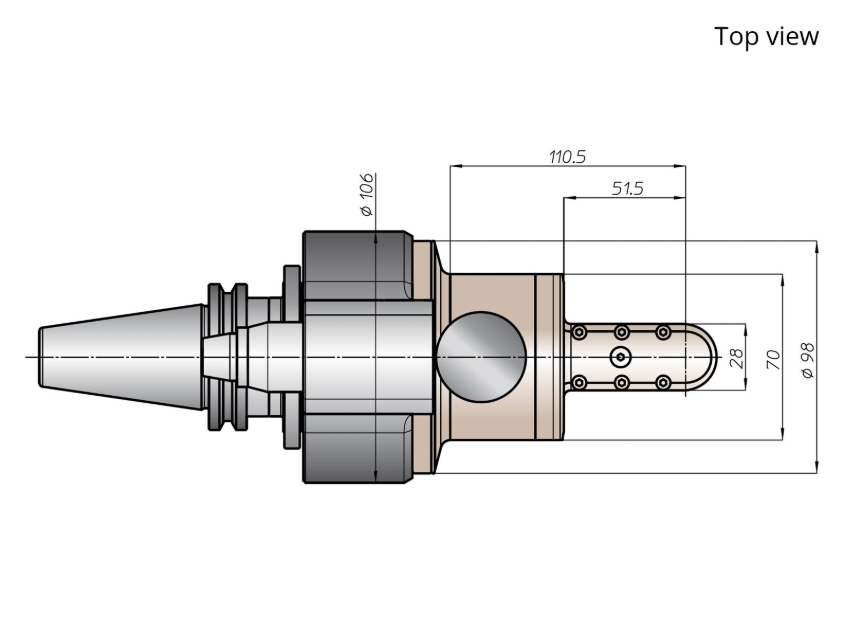

产品规格
产品参数

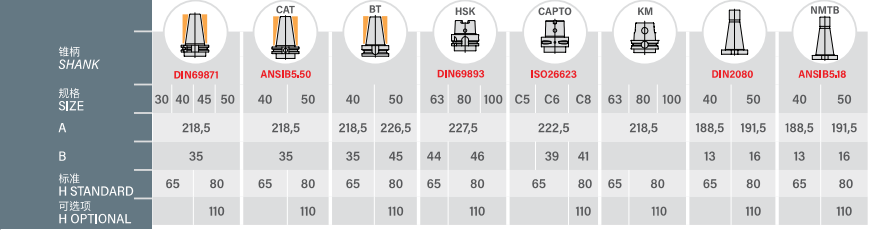

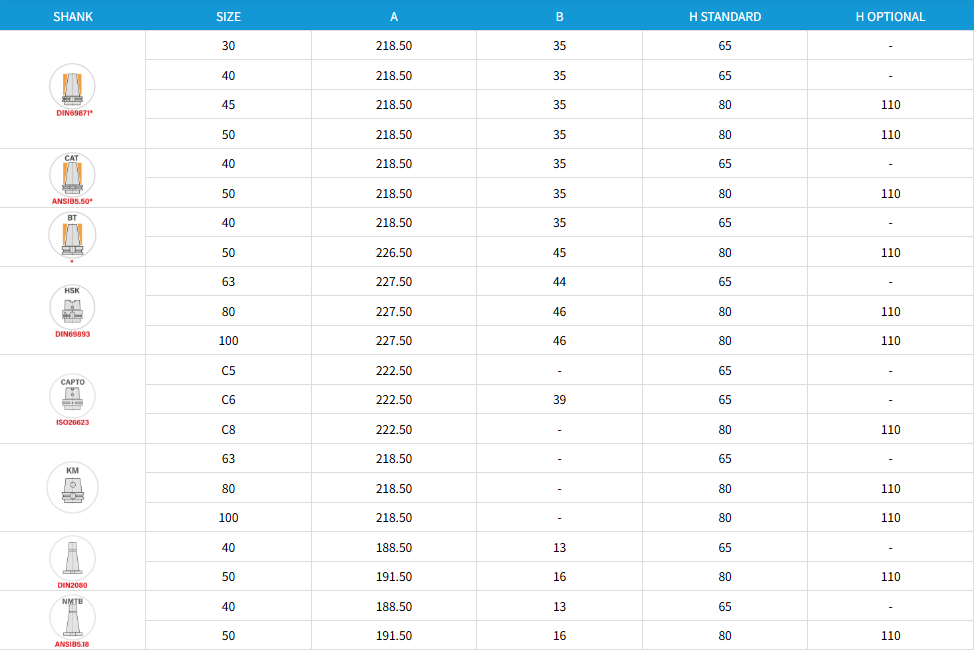

尾部适配刀柄
延长型
模块化系统
支撑系统
冷却方式
扭矩臂
机床连接
零部件质量
PACKAGING
主要应用
适用加工场景
中等负载微型精密零件狭窄内腔、中深度微小深槽、M3 细牙螺纹全自动精加工；分体加长套筒弥补标准短款角度头伸入深度不足的缺陷，切削震动幅度小，稳定保障 Φ4 微小孔径、薄壁结构高精度加工尺寸；更高扭矩与轴向承载力，可完成小幅侧壁微量铣削、轻度型腔开槽工序。
细分行业应用
小型塑胶 / 连接器模具行业
中大规格连接器模具、塑胶模中深窄槽、微型水路斜孔钻孔、M3 细牙攻丝，一次装夹完成多侧面微孔加工，减少工装翻面带来的尺寸误差，加长款适配深埋型模具型腔。
电子新能源精密零部件
储能电芯铝支架、中型电池连接壳体、加厚铜合金端子侧壁开槽、中等规格沉头孔批量钻铣攻丝，适配 3C 厚壁壳体、连接器夹缝微孔加工。
微型液压阀体零部件
中型阀体内腔交叉油孔、中深度狭小流道、阀壁细牙螺纹加工，加长套筒可伸入封闭狭窄阀体内部，规避常规角度头干涉无法进刀的问题。
自动化精密检测治具
多层加厚微型工装夹具、中型定位治具窄腔螺纹孔、侧壁微量铣削，零背隙传动满足治具装配微米级尺寸精度，适配自动化非标小件量产。
中小型高速加工中心配套
适配 BT40/BT50、HSK 系列立式加工中心、高速雕铣机，拓展机床 90° 微型侧铣加工能力，搭载 ATC 自动换刀结构，适配全自动批量精密小件生产线。
加长延伸型号区分
TAR04.P-L90：加长伸入总长 90mm，浅窄中型型腔、浅层侧壁微孔加工

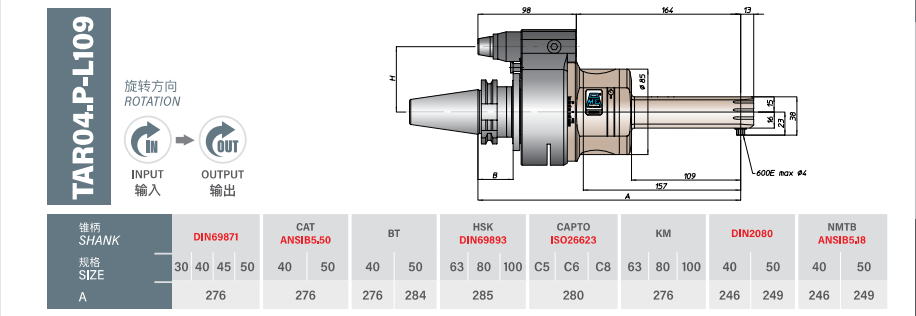

TAR04.P-L109：加长伸入总长 109mm，通用中等深度狭小内腔，市面主流通用加长款
TAR04.P-L128：加长伸入总长 128mm，中深窄槽、深埋微型孔、中型阀体内腔加工

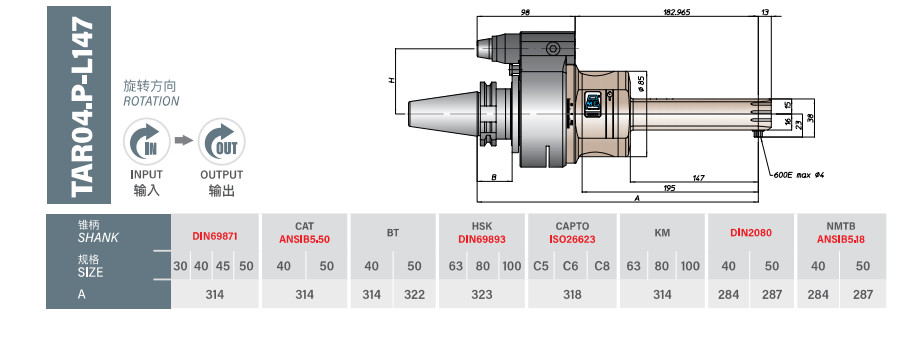

TAR04.P-L147：加长伸入总长 147mm，超深狭窄封闭微型腔体、深度干涉严重工件专用
1960544536 订购：OMG 小型角度头TAR04.P
