TAR系列TAR02.P

小型角度头，适用于狭小空间的应用

TAR系列角度头为紧凑型，机身小巧，专为加工入口受限的工件应用而设计。适用于狭小空间内的铣削和钻孔加工。

产品概述

产品定位：狭小受限加工空间专用微型角度头

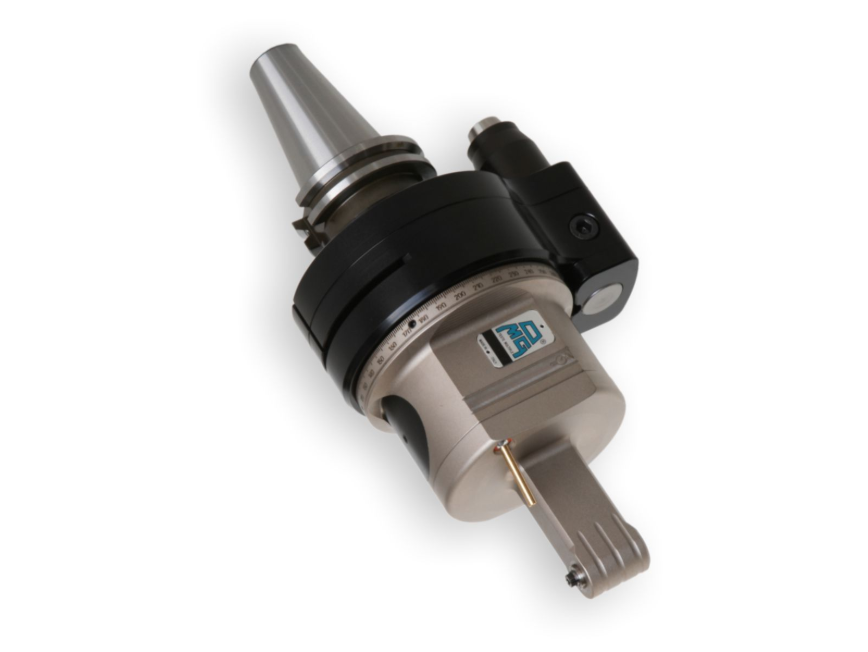

OMG TAR02.P 是意大利 OMG TAR 紧凑型小型角度头系列的最小规格机型，专为工件入口狭窄、内腔空间狭小的精密加工场景设计。整机采用轻量化航空铝合金紧凑机身，体积小巧，搭配分体式可更换加长套筒模块，在不占用加工空间的前提下，可按需拓展伸入深度，完整保留 OMG 原厂零背隙精密传动与长效免维护特性。

TAR 系列覆盖 TAR02.P、TAR03.P、TAR04.P、TAR06.P 、TAR10.P五款梯度规格，TAR02.P 适配微型小孔、微小螺纹精密加工，搭配 4 种标准加长延伸型号：TAR02.P-L67、TAR02.P-L80、TAR02.P-L92、TAR02.P-L105，后缀 L + 数字代表加长伸入长度（单位 mm），满足不同深度狭窄型腔加工需求。同系列相关产品为 TAR03.P、TAR04.P、TAR06.P。

核心加工能力

TAR02.P 专注微型精密轻切削加工，适用于微小钻孔、M2 细牙攻丝、微量铰孔、侧壁浅槽铣削；适配铝合金、铜件、预硬塑胶模具钢、石墨等易切削精密材料；

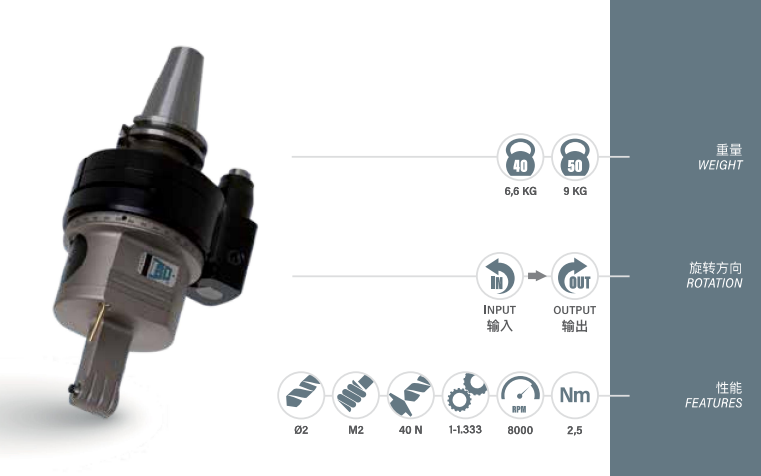

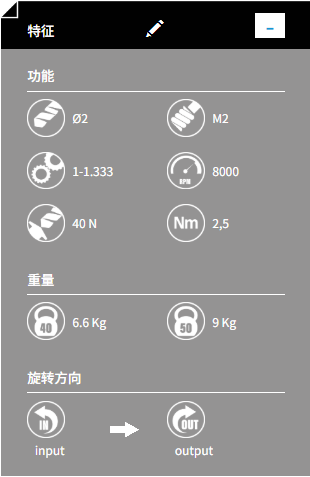

核心参数：最大夹持刀具直径 Φ2mm，极限攻丝 M2，轴向最大拉力 40N，传动比 1:1，最高允许转速 8000rpm，额定输出扭矩 2.5Nm，适合 24 小时批量精密精加工。

核心技术特点

超紧凑微型机身，狭小空间无干涉

整机轻量化紧凑结构，BT40 锥柄自重仅 6.6KG，BT50 锥柄自重 9KG；机身宽度窄，可伸入模具窄槽、电子零件微型内腔、连接器狭小型腔，解决标准角度头进刀干涉问题。

分体式加长套筒模块化选配

支持搭配 L67、L80、L92、L105 加长延伸段，同一台 TAR02.P 主机适配不同深度工件，无需采购多台整机，降低设备配套成本，加长套筒同为航空铝材质，高速加工散热稳定。

零背隙锥形防转销，360° 精准分度

全系标配 OMG 通用 V 型锥形防转销，彻底消除角度旋转反向间隙；机身外圈精密刻度环，360° 任意角度锁紧定位，微小斜孔、多角度侧壁加工重复定位精度稳定。

轻量化可自动换刀设计

BT40 规格整机 6.6KG，重量低于机床刀库负载阈值，立式加工中心可全自动换刀，无需人工拆装角度头，实现无人值守多面精密加工。

长效密封终身润滑，免维护

传动腔体填充耐高温长效润滑脂，全密封封闭结构，齿轮、轴承无需定期加注更换润滑介质，大幅减少精密产线停机维护时长。

多规格输入锥柄兼容

主机可搭配 BT40、BT50、HSK63A、SK40、Capto C4 多种锥柄，适配中小型立式加工中心、高速雕铣机。

可选 PD 主轴中心出水冷却

标配外部喷淋冷却油嘴，可升级高压中心出水模块，微型深小孔加工高效排屑，降低微小刀具高温损耗。

产品规格

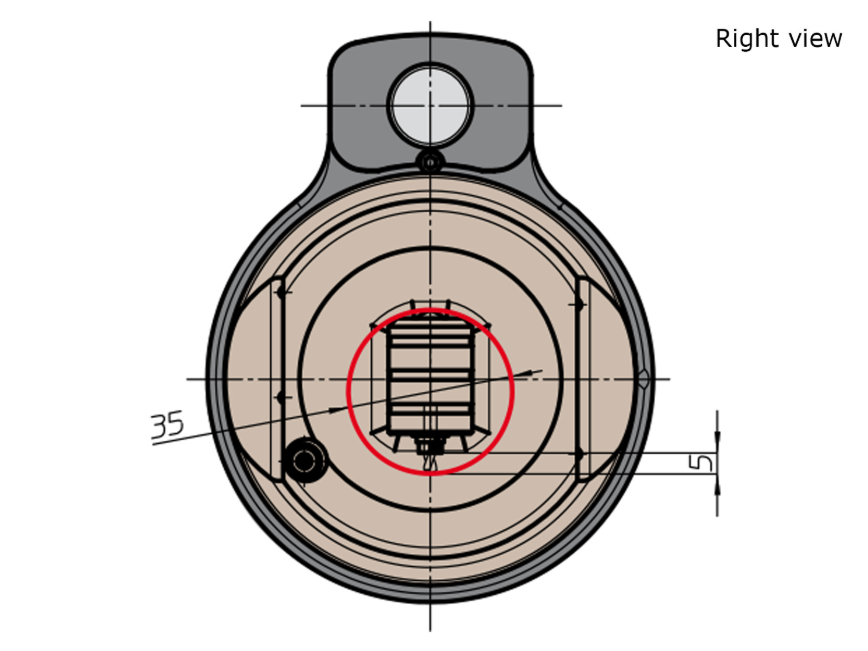

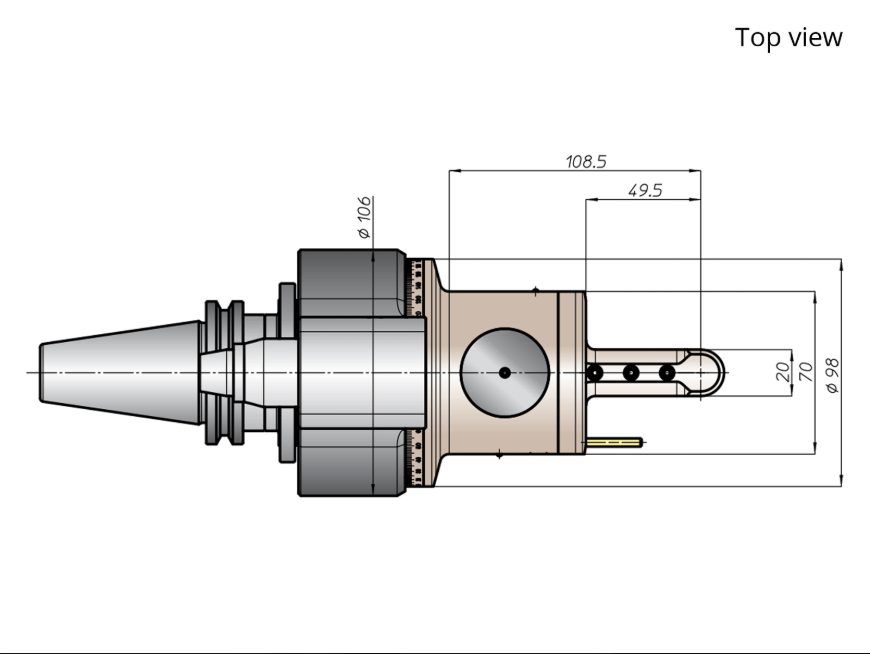

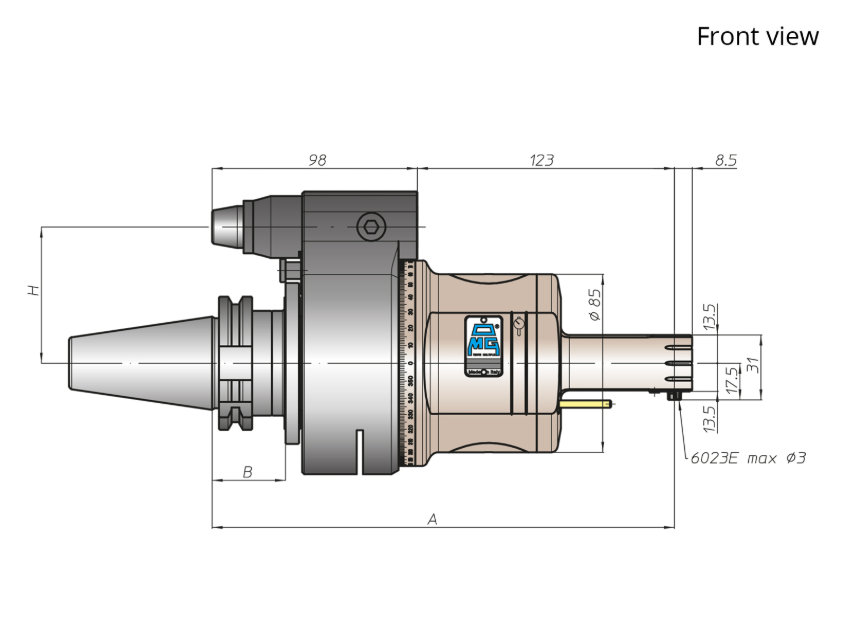

产品参数

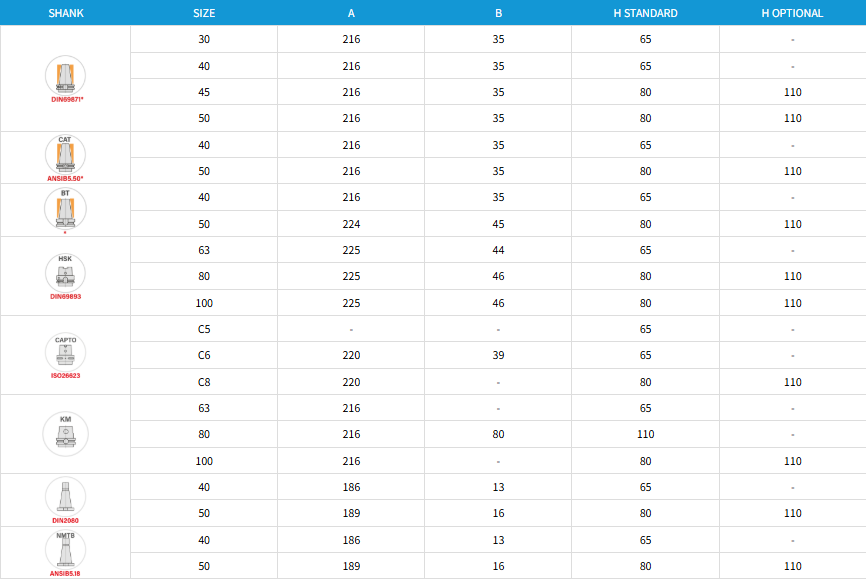

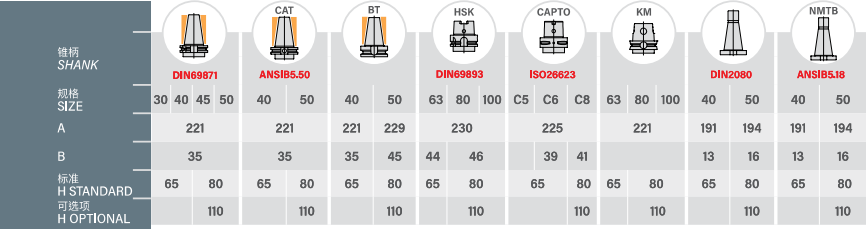

尾部适配刀柄

延长型

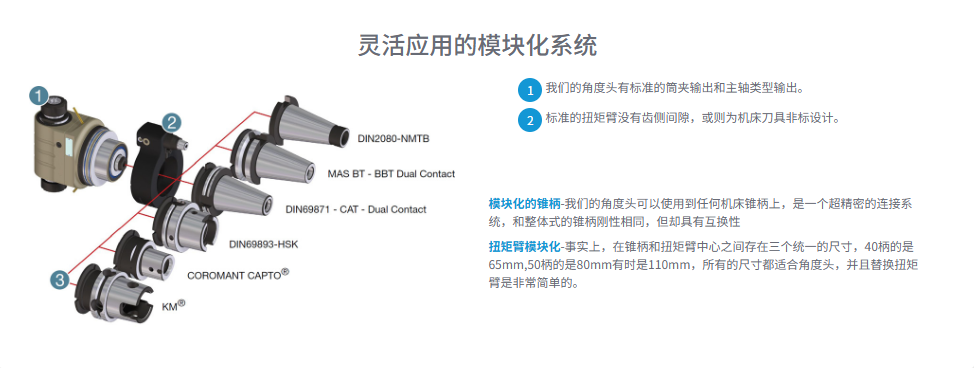

模块化系统

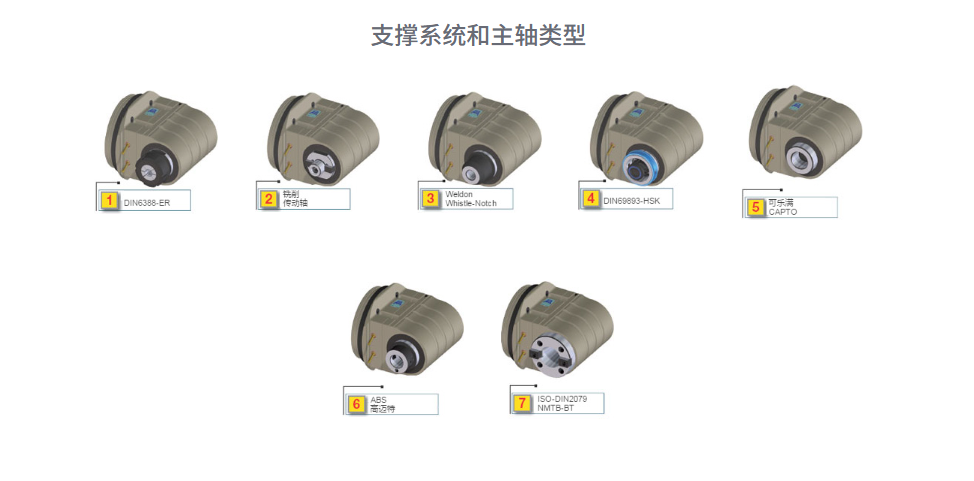

支撑系统

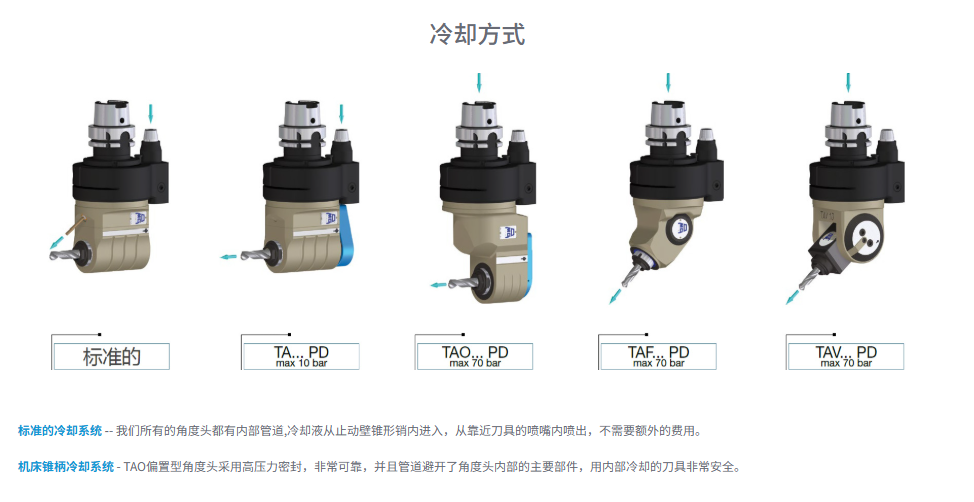

冷却方式

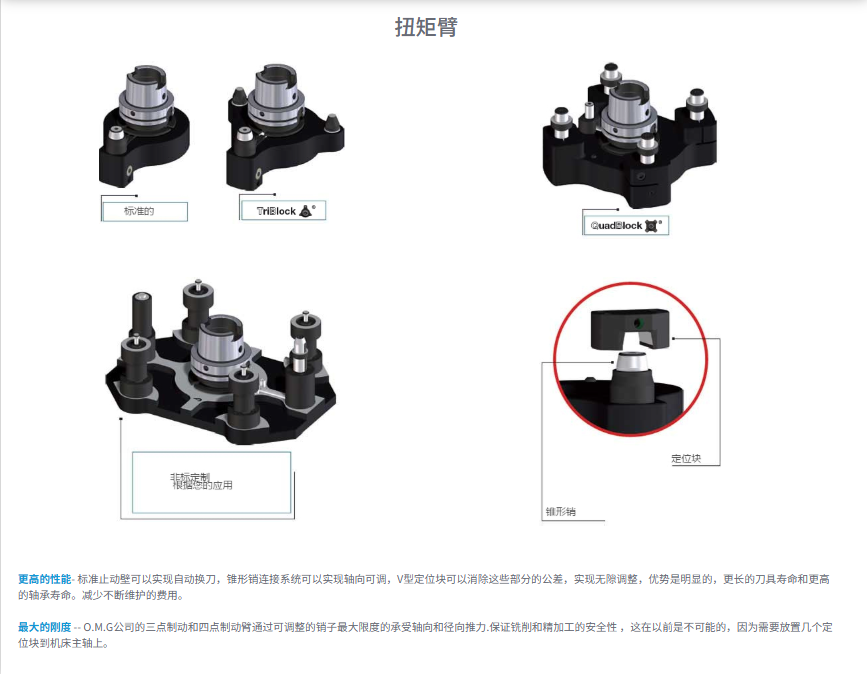

扭矩臂

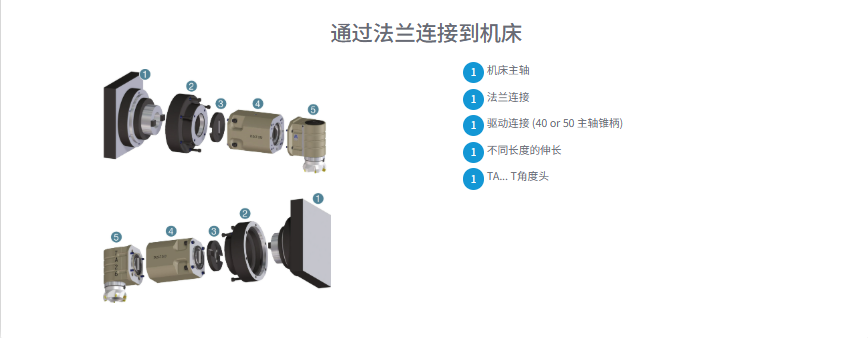

机床连接

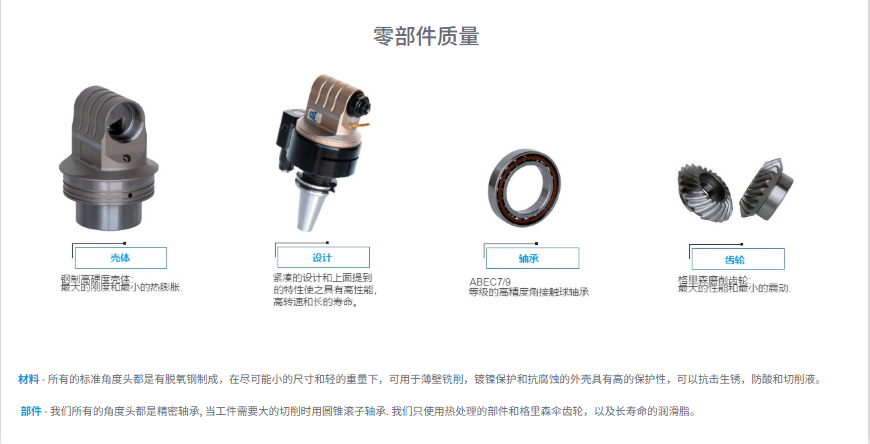

零部件质量

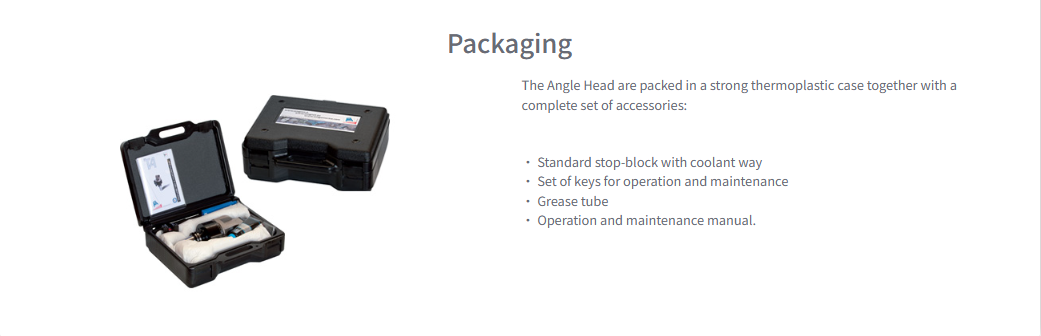

PACKAGING

主要应用

适用加工场景

微型精密零件狭窄内腔、微小深槽、细牙螺纹全自动精加工，分体加长结构弥补标准短款角度头伸入不足问题，轻负载切削震动小，保障微小尺寸加工精度。

细分行业应用

小型塑胶 / 连接器模具行业

精密连接器模具、小型塑胶模窄槽、微型水路斜孔钻孔、M2 细牙攻丝，一次装夹完成多侧面微小孔加工，减少工装翻面带来的尺寸误差。

电子新能源精密零部件

电芯固定铝支架、微型电池连接壳体、小型铜合金端子侧壁微量开槽、微小沉头孔批量加工。

自动化精密检测治具

多层微型工装夹具、小型定位治具窄腔螺纹孔、侧壁微量铣削，满足治具高精度装配尺寸要求。

中小型高速加工中心配套

适配 BT40 立式加工中心、高速雕铣机，拓展机床 90° 微型侧铣加工能力，适配全自动批量精密小件生产。

加长延伸型号区分

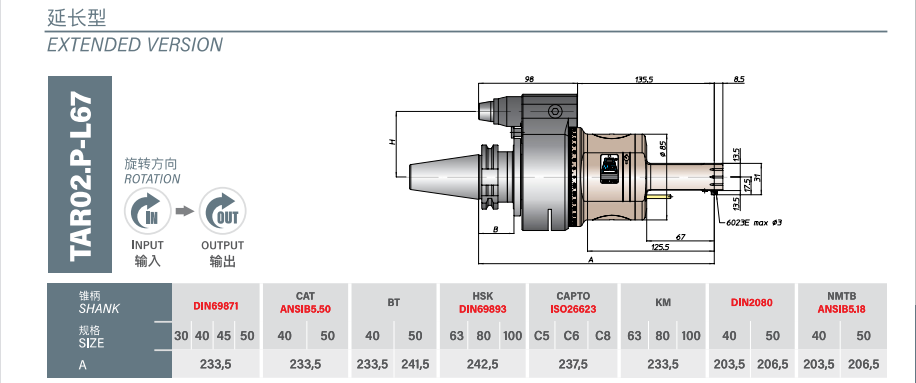

TAR02.P-L67：加长伸入 67mm，浅窄微型型腔加工

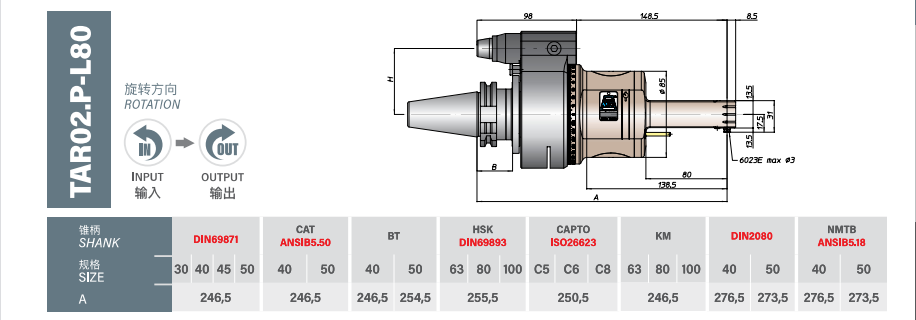

TAR02.P-L80：加长伸入 80mm，通用中等深度狭小内腔

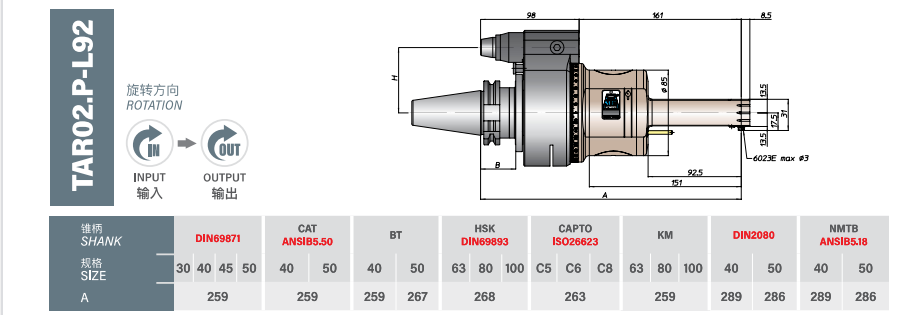

TAR02.P-L92：加长伸入 92mm，中深窄槽、深微型孔加工

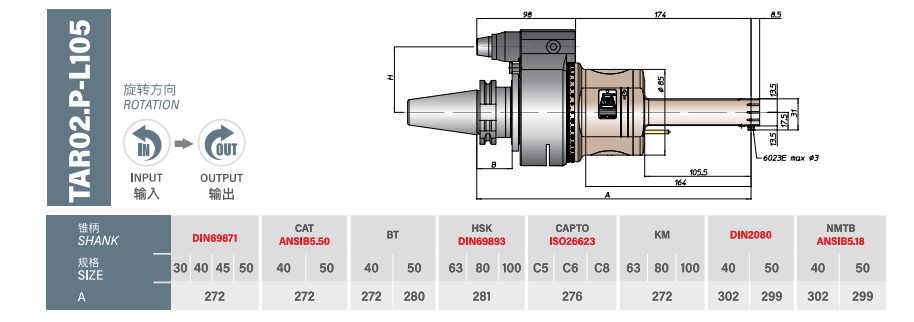

TAR02.P-L105：加长伸入 105mm，超深狭窄封闭微型腔体加工
