MSIY云雨施65000rpm 高速精密电主轴

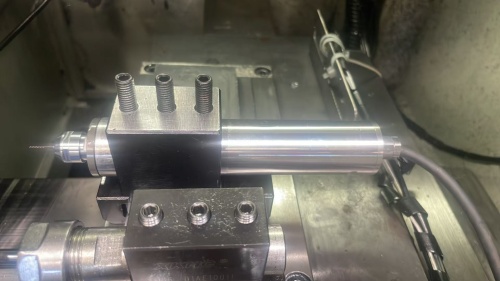

MSIY 云雨施 65000rpm 高速精密电主轴，可直接加装排刀机实现车铣复合。径向跳动≤1μm，采用气冷散热，具备防油防水防护，支持 24 小时不间断量产。适配 1?6.35mm 微刀，擅长微孔、微槽、微型铣削与高光精修，广泛应用于医疗、3C、光学、新能源等精密小件轻切削加工，提升零件良率与批量稳定性。

主轴重点参数

主轴型号：Msiy-3065C

外径：30mm

重量：480g

最高转速：65000rpm

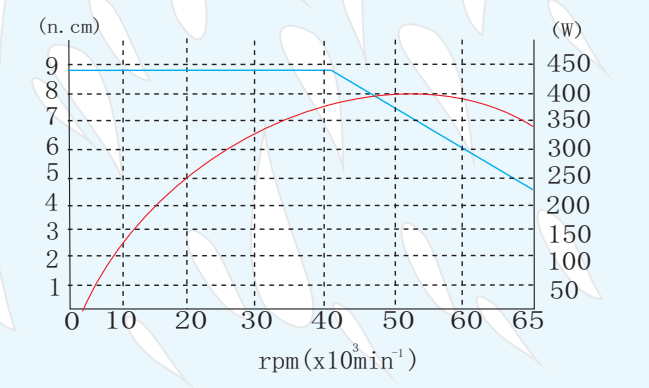

功率：400W

扭矩：9N.cm

长度：185mm

可加持刀具柄径：φ0.5-φ6mm

环境温度：0-50°

噪音：65dB(A)以下

环境湿度：60%

变频器型号：Msiy-B80

主轴核心特点

1. 高精密定位：径向跳动≤1μm




搭载高精度轴承与精密装配工艺，主轴径向跳动严格控制在1微米以内，彻底解决普通机床微加工孔偏、槽歪、尺寸公差超差、表面刀纹粗糙等问题。可稳定实现微米级精密加工，加工成品一致性极高，无需后续人工修正，完美适配微孔、微槽、微型异形铣削、高光精修等高精度工序，是微小精密零件良品率的核心保障。

2. 高速稳定动力：额定转速65000rpm

超高空载转速，适配钨钢微型刀具高速轻切削工艺，切削过程轻快、震纹极小，有效抑制不锈钢、钛合金粘刀、烧料、崩刀现象，大幅提升精密小件的表面光洁度。

3. 气冷散热系统：全程恒温加工

采用独立气冷散热结构，无需水冷管路、无需复杂降温设备，依靠高压气流循环散热，加工全程主轴温度恒定无升温。杜绝长时间加工出现的热变形、精度漂移问题，结构简洁、维护零成本，适配各类车间加工环境。

4. 工业级防护：防油、防水、防粉尘

主轴整体做密封防护处理，可有效阻隔机床切削液、乳化油、水雾、金属粉尘侵入机芯。无惧排刀机车间油污、潮湿、铁屑飞溅的恶劣加工环境，不会出现进油、进水导致的卡顿、异响、精度失效、烧坏机芯等故障，防护性能远超普通民用高速主轴。

5. 工业级稳定性：支持24小时不间断连续加工

整机经过工业级耐久测试，搭配气冷恒温系统与密封防护结构，无发热过载、无环境干扰，可实现车间24小时全天不间断量产。长时间作业精度不衰减、转速无波动、无停机故障，完美适配精密小件批量量产需求，大幅提升加工产能，降低设备停机损耗。

基础适配参数：夹持刀具柄径1-6.35mm，适配排刀机常规棒材φ32以内加工，可搭配机床C轴实现车铣复合一体化加工，主打高速轻切削，不适用大余量重切削加工。

核心性能带来的加工优势

- 1μm高精度：微孔、微槽、微型齿位加工尺寸精准，圆度、垂直度达标，成品无毛刺、无偏位，可做到镜面高光效果，减少抛光、去毛刺后道工序。

- 气冷恒温设计：杜绝主轴热变形导致的批量尺寸偏差，长时间加工精度稳定，适合高精度零件批量生产。

- 防油防水防尘：适配车床切削液喷淋、油污环境，故障率极低，减少维修成本和停机时间。

- 24小时连续运行：满足工厂大批量、高负荷量产需求，设备利用率最大化，提升生产效率。

适配精密零件加工范围

1. 医疗器械高精密零件

依托1μm超高精度和稳定量产能力，可加工TC4钛合金种植体微型梅花槽、0.3-0.8mm冷却微孔，316L骨科骨钉密封窄槽、泄压微孔，以及微创穿刺针、鲁尔接头微型异形结构。加工槽壁光滑、孔径均匀，无毛刺无变形，符合医疗器械高精度、高洁净加工标准，支持批量不间断生产。

2. 3C电子与连接器精密小件

适配连接器PIN针、壳体微型锁止齿、定位窄槽，传感器外壳0.3-1mm引压微孔、薄壁密封台阶。凭借防油防水特性，可适配车间长期油污加工环境，24小时连续量产不偏位，不划伤产品镀层，成品一致性极强。

3. 光学精密配件

可加工铝制镜筒、光学隔圈微细定位槽、光圈齿，激光光路微型支架异形避位槽、斜孔。高速低震+1μm精度，杜绝薄壁零件加工变形，表面无震纹，满足光学配件高光、高精度要求。

4. 新能源、汽车微型精密阀件

适配喷油嘴阀芯、不锈钢阀套0.2-0.6mm节流微孔，车载传感器轴、导电铜柱微细锁齿与装配槽。长时间不间断加工可保证微孔流量均匀、槽位尺寸统一，适配汽车配件严苛的量产精度标准。

5. 模具微型镶件、精密型芯

可加工模具排气镶针0.15-0.5mm微细排气孔、型腔微型雕刻，热处理冲头、顶针精密倒角精修。高速轻切削搭配超高精度，微刀不易崩损，批量加工精度稳定。

6. 钟表、仪器仪表精密零件

针对黄铜、不锈钢机芯齿轮、微型转轴，加工微型键槽、异形槽、定位孔，实现高光无痕加工，大幅减少人工抛光工序，24小时连续量产适配钟表小件大批量加工需求。

7. 非金属精密件（PEEK、POM、亚克力）

气冷恒温加工不糊料、不烧边，防粉尘密封结构避免碎屑进入主轴，可稳定加工0.2-2mm微孔、微槽，成品无披锋、孔口干净，免后处理。

适配新增核心加工工艺

在排刀机车削基础上，新增微米级精密加工能力：φ0.1-4mm微孔啄钻、微型异形槽铣削、微小齿位加工、零件高光精修、精密孔口去毛刺、微型倒角，实现一次装夹车铣复合完整加工。

加工边界说明

本品为高速轻载精密电主轴，主打高精度、长时间稳定微加工，仅适用于小余量钻铣精修，不适合重切削、大余量开粗加工；搭配1-6.35mm硬质合金微小铣刀和钻头。
