国产走心机挂架加装msiy-2513精密电主轴

MSIY-2513 走心机挂架专用电主轴，外径 25mm，转速 0-13000rpm 可调，功率180W，扭矩 10N.cm，径向跳动≤0.005mm，防油防水。可直接加装走心机挂架，完成铣扁、开槽、侧孔钻削、精密去毛刺倒角，适配医疗、3C连接器、汽车传感器、仪表钟表等精密小件车铣复合加工。

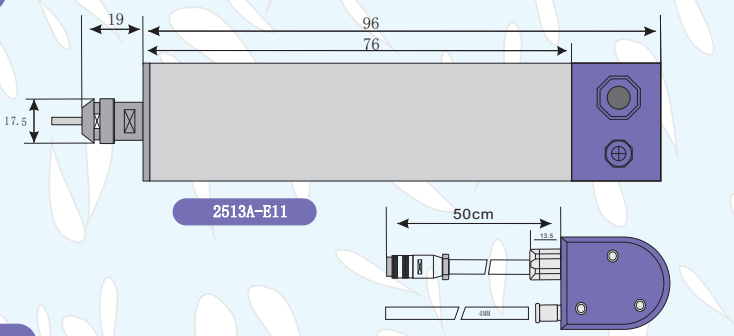

核心技术参数

产品型号： MSIY-2513

安装外径： φ25mm

转速范围： 0-13000rpm可调

额定功率 ：180W

输出扭矩： 10N·cm

径向跳动： ≤0.005mm

可夹持刀具柄径：φ1.0-6mm

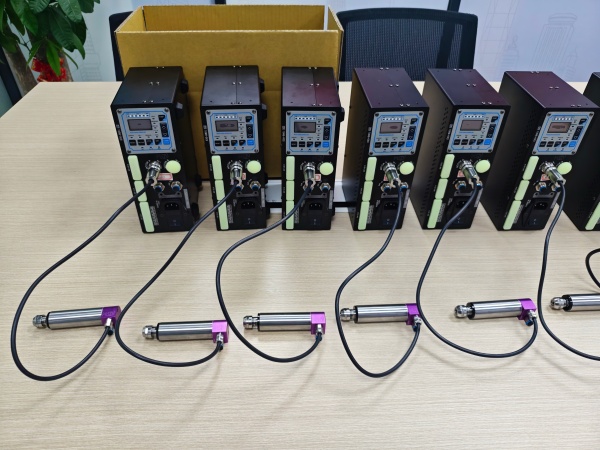

变频器：Msiy-B80

防护等级： 防油、防水，适配切削液喷淋环境

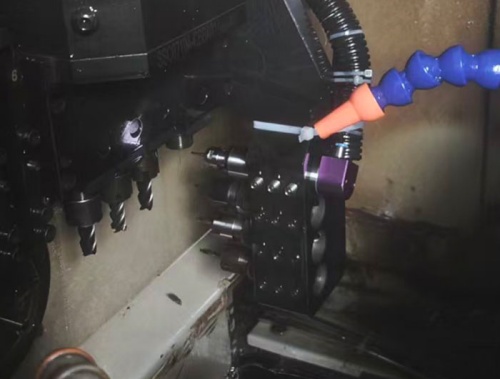

安装方式： 走心机挂架加装

适用工况： 轻中扭矩小余量钻铣加工，不适合重切削开粗

产品核心优势

（1） 低跳动高精度：径向跳动≤0.005mm，铣扁、开槽、钻孔位置精度高，零件一致性好，降低不良率。

（2）大扭矩输出：10N.cm 扭矩，相比高速电主轴抗闷刀能力更强，适配不锈钢、钛合金、铜件小余量铣削开槽。

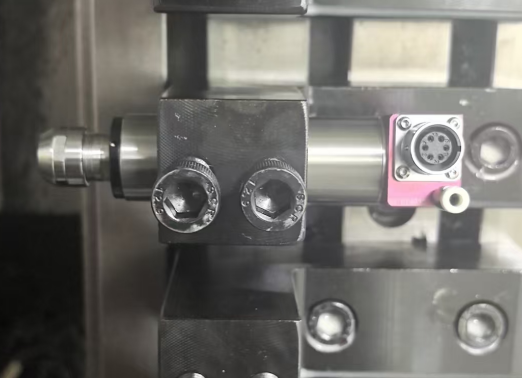

（3）现场快速加装：外径 25mm 标准挂架安装尺寸，国产多数走心机可直接挂架装配，改造成本低。

（4）机床环境适配强：整机防油防水密封结构，抵御切削液、乳化液、铁屑、粉尘侵入，适合车间量产环境。

（5）拓展走心机复合能力：在原有车削功能之上，实现铣扁、开槽、侧孔、倒角、机内去毛刺，减少人工后处理工序。

适用加工工艺

在走心机车削基础上，可实现以下工艺：

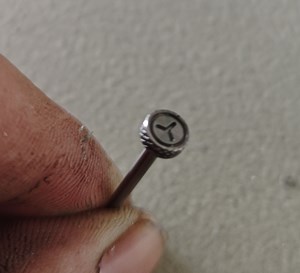

（1）铣扁、一字槽、梅花槽、小键槽、异形缺口铣削；

（2）侧孔、端面小孔钻削加工；

（3）孔口、棱角精密倒角，机内去毛刺；

（4）小余量平面修铣、清角，去除车削残留刀纹；

典型加工应用领域 & 零件

（1）医疗器械精密零件

骨科微型骨钉、螺钉梅花 / 一字槽铣削；微创套管、介入配件侧孔加工、边角去毛刺；钛合金、316L 不锈钢小件铣槽倒角，保证槽位尺寸一致性。

（2）3C 电子 & 连接器

连接器 PIN 针、端子、屏蔽壳体开槽、缺口铣削；微型信号轴、五金弹片平面铣削、飞边去除，减少人工去毛刺工序。

（3）汽车与新能源微型五金件

电磁阀阀芯、传感器销轴、线束铜柱；铣扁、定位槽、侧孔加工；接插件五金件孔口倒角去毛刺，扭矩充足不易闷刀。

（4）仪表、钟表精密五金

钟表转轴、小齿轮坯、仪表小轴，铣扁、铣键槽、缺口加工；低跳动保障扁位对称度，满足小件批量生产。

（5）模具小镶件 & 非金属件

模具小顶针、小型冲头镶件，端面修铣、定位槽、倒角清毛刺；

PEEK、POM、玻纤等非金属零件钻孔、开槽，加工不易闷刀烧料。

Msiy电主轴选型提示

MSIY-2513侧重大扭矩中小转速钻铣、铣扁开槽、去毛刺；

若需要高转速做 φ0.1-0.3mm 微孔、高光精修，可选择MSIY云雨施65000rpm 高速电主轴。

属于轻?中等负载电主轴，仅限小余量加工，禁止重切削大余量开粗。

适配国产走心机挂架安装，采购前可确认挂架安装空间与干涉情况。

Msiy电主轴咨询采购

如需试样、技术方案、安装指导，欢迎联系春亨工具技术部获取完整方案。
