自动换刀主轴NR40-5100ATC

  • 日本NAKANISHI自动换刀主轴NR40-5100ATC,直径40mm,转速50000万转/min,跳转精度2μm以内,在PCB分板机领域的应用十分广泛。
  • 咨询热线:0755-29695109
  • 产品详情

  • 联系我们

    PCB分板机主轴


         NR40-5100ATC属于日本NAKANSIHI高速主轴E3000系列产品,是一款自动气动换刀主轴,经常用在分板机领域,进行PCB板的切割和钻孔。


    自动换刀主轴NR40-5100ATC产品参数



         型号:NR40-5100ATC

         直径:φ40mm

         转速:50000转/min

         气动开关气压:0.55-0.6mpa

         主轴精度:2μm以内

         夹头型号:CHB系列

        重量:740g


    自动换刀主轴NR40-5100ATC产品尺寸





    自动换刀主轴NR40-5100ATC标准配置



        夹头 CHB-3.175

        扳手,软管

       NR40-5100ATC需搭配马达EM-3060J或EM-3060马达+E3000控制器配套使用!




    NR40-5100ATC与NR50-5100ATC的区别



        与主轴NR50-5100ATC都用于分板或切割,只是直径和排气方向不同,故都称为分板机主轴和切割电主轴。NR50-5100ATC 标配夹头CHR-3.175,NR40-5100ATC 标配夹头CHB-3.175。

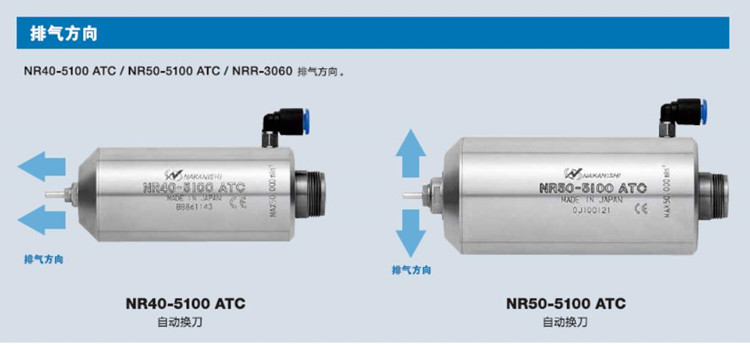

      自动换刀主轴NR40-5100ATC与主轴NR50-5100ATC排气方向


    日本NSK自动换刀主轴的换刀方式


    NR40-5100ATC产品应用



    NR40-5100ATC不仅可以进行PCB钻孔,还能对PCB钻针进行研磨。


    PCB分板机主轴





    分板机主轴.自动换刀主轴,切割主轴

    订购:自动换刀主轴NR40-5100ATC
