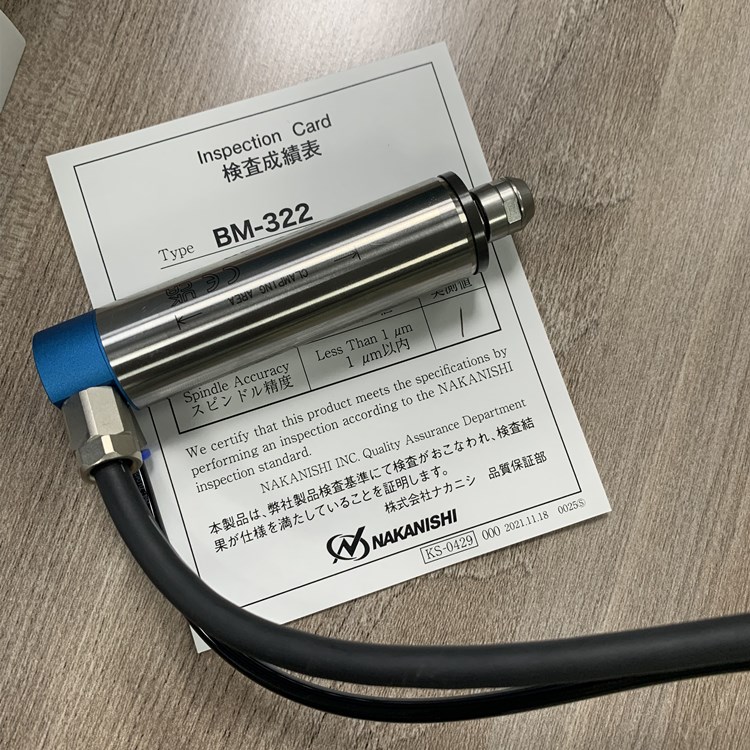

NAKANISHI微型高速高精密主轴BM-322

    NAKANISHI微型高速高精密主轴BM-322，是一款专为精密自动车床研发的高精密主轴，主轴全长87.3mm，直径22mm，采用超小型精密控制器单元，马达转速可以100min-1的单位设置，实现微小精密加工，在医疗器械精密零件部加工领域有明显优势。

高精密主轴BM-322特点

1.高性能，高效率，高功率；

2.采用高精度的陶瓷轴承，主轴振幅1um之内；

3.可夹持范围￠0.5-4.0mm

高精密主轴BM-322产品参数

    主轴型号：BM-322

    直径：Φ22mm

    转速：60000min-1

    主轴精度：1μm以内

    输出功率：150w

    重量：250g

四大核心特性解析

1. 精密制造的“心脏”

采用高精度陶瓷轴承技术，彻底解决传统金属轴承在高速旋转下的热变形问题。

主轴在6万转极限工况下，振幅仍能稳定控制在1微米范围内16，

为微孔加工（如0.4mm孔径钻削）提供可靠保障。

2. 智能驱动系统

超小型精密控制器：支持以100转为单位精细调节转速2，匹配不同材料加工需求

智慧温控系统：内置空冷装置有效抑制主轴发热，支持连续8小时稳定运转8

信号反馈机制：实时输出转速数据，可与机床CNC系统集成实现闭环控制

3. 灵活适配方案

直柄式设计：尾端带线结构，安装时不影响原有刀具布局

多尺寸解决方案：原生适配22mm刀座孔，通过专用衬套可兼容25mm孔位

模块化连接：支持EMCD-BM3系列连接线（3M/5M/7M）3，满足不同机床布线需求

4. 严苛环境验证

航空铝测试：实际加工案例显示，在铣削铝合金时仍能保持表面光洁度Ra0.2μm

不锈钢挑战：成功完成Star SB20走心机上0.4mm孔径×5mm深的不锈钢钻削任务

持久性保障：DC无刷电机经2000小时加速老化测试，寿命超常规主轴3倍

高精密主轴BM-322产品尺寸

    <标准配置配件>

    夹头3.0mm(CHA-3.0) 夹头螺母(CHN-A) 消声器(k-209)

    扳手(8×5)，(9×11)：1pc

    推荐使用NAKANISHI空气过滤器：AL-C1204

典型应用场景

医疗微器械：骨钉微孔、手术刀片精密开刃

电子元件：连接器铣槽、微型散热片加工

精密传动：钟表齿轮铣齿、微型减速器部件

特种加工：燃料喷嘴微孔、航空航天精密部件

真实案例：深圳某医疗器械厂采用BM-322在Star走心机加工钛合金骨钉，实现0.6mm侧孔钻削，良品率从78%提升至99.3%，刀具寿命延长5倍。

NAKANISHI高精密主轴BM-322产品配套使用

高精密主轴BM-322在斯大走心机上的应用
