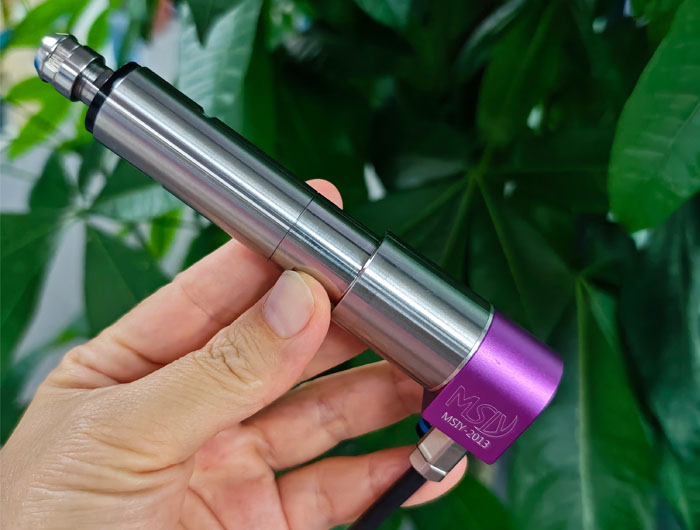

云雨施MSIY-2013高精密主轴  20mm微型电主轴

MSIY-2013是一款外径20mm微型高精密主轴，专为走心机、排刀机、微型自动化专机轻量化改装设计，聚焦微小孔径钻孔、微型槽铣削、精密倒角、去毛刺、精细雕刻等高精度微细加工场景。设备机身小巧紧凑，突破传统机床原生主轴加工局限，以5μm超低跳动精度、13000rpm稳定可调转速、10N.cm扭矩，解决微细加工断刀、毛刺、精度偏差、加工效率低等行业痛点，是小微精密零部件加工的专用升级动力解决方案，广泛适配各类精密五金、医疗器械、3C电子、模具微型加工场景。

产品核心优势

1. 高加工精度，成品品质可控

主轴出厂严格校准，旋转跳动精度稳定控制在5μm以内，同轴度优异，加工过程无偏移、无抖动。可完美适配0.1mm以上微孔钻孔、微细槽铣削等严苛工艺，有效杜绝工件孔径偏差、槽位不均、表面毛刺、刀痕等问题，大幅提升工件光洁度与良品率，同时有效降低刀具磨损，延长精密刀具使用寿命。

2. 小体积大扭矩，动力性能出众

依托优化的无刷电机核心架构，20mm超小外径机身，迸发10N.cm高扭矩，动力远超同规格中西高频铣等同类产品。高扭矩输出特性，可轻松应对不锈钢、铜、铝、硬质合金等各类材质的微细切削、深孔钻孔、强力去毛刺作业，兼顾高速与切削力度，杜绝无力闷机、切削卡顿问题。

3. 稳定长效运行，适配量产工况

采用高速气冷散热系统，散热风道经过优化设计，高速运转下快速带走机身热量，杜绝高温降频、精度衰减问题。整机搭载专业防油、防水密封结构，可适配机床多油、多尘的复杂加工环境，支持24小时不间断量产作业，运行稳定不抖动、不跑偏，完美适配工业批量生产需求。

4. 极简安装适配，无需改机改造

采用直插式安装结构，外径标准化20mm设计，可直接适配走心机挂架、排刀机刀座、机械手末端、微型专机及手持加工设备，无需垫片调试、无需改造机床结构，拆装便捷、固定牢固。支持一拖二、一拖多组网使用，单台变频器可带动多组主轴交替作业，一次装夹完成钻孔、倒角、铣槽多道工序，大幅提升加工效率、降低设备采购成本。

5. 适配性广泛，工艺兼容性强

标配ER系列微型夹头，可夹持1-4mm柄径微型刀具，转速0-13000rpm无级可调，可根据不同材质、不同加工工艺自由匹配最优切削参数，无论是精细雕刻、微小去毛刺，还是深孔加工、微型铣削，都能精准适配，一机满足多工艺加工需求。

详细产品参数

产品型号：MSIY-2013

产品类型：微型无刷电主轴

主轴外径：20mm

额定转速：0-13000rpm（无级可调）

最大扭矩：10N.cm

跳动精度:≤5μm

夹持范围:1-4mm（ER微型夹头）

冷却方式：内部气冷

防护性能：防油、防水、防尘，适配机床复杂工况

安装方式：直插式固定，适配走心机挂架、自动化设备

运行工况：支持24小时不间断连续作业

适配工艺：微孔钻孔、微型铣槽、精密倒角、微小去毛刺

核心应用场景

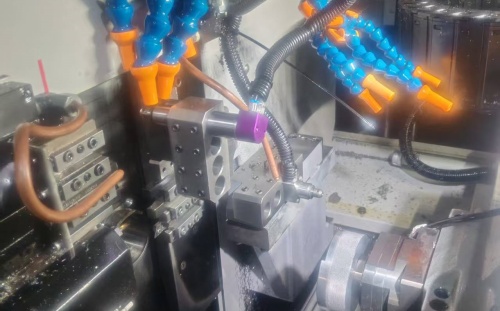

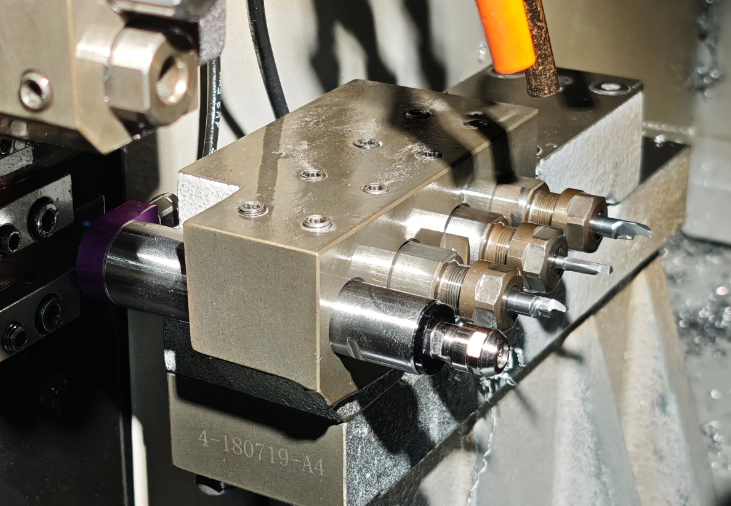

1. 走心机精密加工：适配津上、斯大等各类走心机挂架加装，用于端面微孔钻孔、侧边铣槽、工件倒角去毛刺，解决走心机原生主轴微细加工精度不足、动力偏弱的问题，一次装夹完成多道工序，产能翻倍。

2. 3C电子精密件加工：适用于手机、连接器、精密端子等微型零部件的小孔加工、槽位精铣，保障工件高精度、无毛刺的加工效果，适配批量量产需求。

3. 医疗器械微细加工：针对微型医疗配件、精密导管、微型五金固件的精细钻孔、修边打磨，精度稳定，杜绝工件损伤，满足医疗配件高规格加工标准。

4. 模具与五金精密加工：用于小型模具镶件、微型五金零件的精细雕刻、微孔加工、去毛刺倒角，适配硬质材料微细切削，提升模具及五金件加工精度与质感。

5. 自动化设备配套：可搭载机械手、微型自动化专机、桌面式加工设备，实现自动化微细加工、批量去毛刺作业，适配智能化生产线升级改造。

安装与适配说明

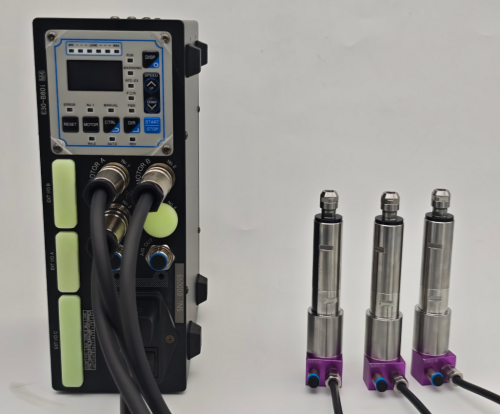

MSIY-2013主轴采用标准化20mm外径设计，兼容性极强，无需改机、无需定制配件，直接适配各类走心机挂架、排刀机刀座、微型自动化设备安装位。支持一拖二、一拖多组网方案，单台变频器可驱动多支主轴同步/交替作业，大幅节省设备采购成本与安装空间，适配多工序、高效率量产生产线改造需求。整机轻量化设计，拆装维护简单，后期运维成本极低。

产品售后保障

云雨施MSIY-2013高精密主轴出厂经过多道精度检测、空载试运行、负载测试，品质严格把控。产品提供整机质保服务，非人为损坏可享受免费维修、换新服务，同时提供专业的安装指导、参数调试、工艺适配技术支持，全程解决设备安装、运行、加工过程中的各类问题，让客户采购无忧、使用安心。
