铜材分流头工件深孔加工解决方案：MSIY-62中心出水电主轴应用

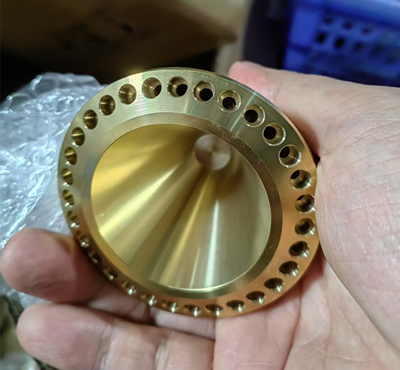

在精密制造业中，铜材分流头工件的深孔加工一直是技术难点，尤其是当面对23个2.8×50mm（深度近18倍径）的小直径深孔时。

传统的加工方法容易遇到排屑困难、钻头易断、孔壁质量差等问题。

本文将详细介绍采用MSIY-62中心出水电主轴配合合适的加工工艺，如何有效解决这些难题，为类似加工需求提供专业解决方案。

MSIY-62中心出水电主轴的核心优势与技术参数

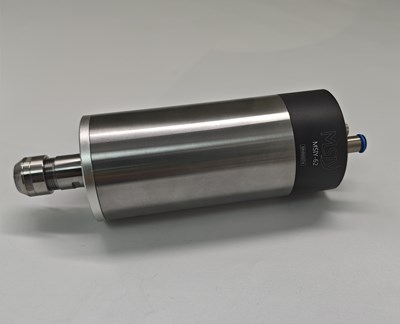

MSIY-62中心出水电主轴是专为高强度加工任务设计的精密动力装置，其核心优势在于高扭矩输出和中心出水功能的完美结合。

这款电主轴最初是为解决不锈钢材料深孔加工问题而开发，但同样适用于铜材加工，其大扭矩特性能够有效应对铜材粘性带来的加工挑战。

主要技术参数：

这些参数表明，MSIY-62中心出水电主轴具有高精度、大扭矩和强稳定性的特点，非常适合铜材分流头工件的深孔加工任务。

2. 铜材深孔加工的优化参数策略

铜合金（如H62）材料虽然硬度不高，但具有粘性大、导热性强的特点，在深孔加工中容易产生粘刀、排屑不畅等问题。

通过试验验证，以下加工参数能够获得最佳效果：

主轴转速选择

对于铜材2.8mm深孔加工，推荐使用6000-8000r/min的主轴转速。

这一转速范围能够在保证切削效率的同时，避免因转速过高导致铜材料过热粘刀。

3. 适用机床类型与安装要求

MSIY-62中心出水电主轴具有广泛的适用性，可以安装在多种机床上完成深孔加工任务：

数控钻攻中心

TC-S2Z高速钻攻中心是理想选择，这类机床通常具有高转速、高精度和良好的刚性，能够满足MSIY-62电主轴的安装和使用要求。

五轴加工中心

五轴机床（如分流盘专用五轴加工车床）特别适合复杂工件上多角度深孔的加工。通过3+2五轴定向加工方式，可以一次装夹完成分流头工件上所有孔的加工，保证各个表面相互位置的精度。

改装传统机床

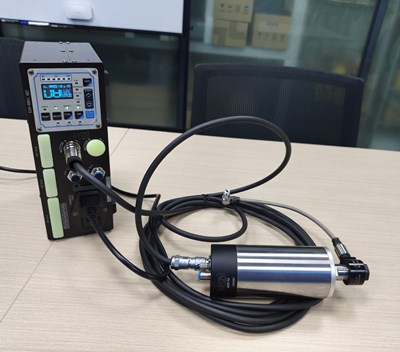

MSIY-62电主轴还可以加装在数控机床、专用机和非标设备上使用，只需搭配相应的电缆线（5M、7M、10M）、空气过滤器和控制器即可使用。

机床适配要求

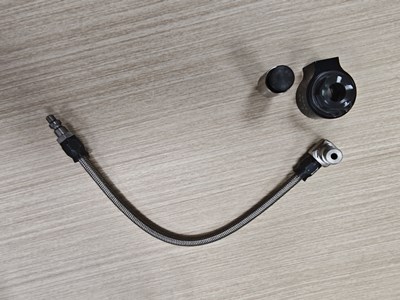

中心出水系统：机床必须配备中心出水功能，或使用油路刀柄将外冷转为内冷。

安装空间：主轴外径62mm，需确保安装空间充足。

4. 中心出水钻头的选择要点

选择合适的中心出水钻头是保证深孔加工成功的关键因素。针对铜材分流头工件2.8×50mm深孔的加工，钻头选择应考虑以下方面：

钻头类型

硬质合金加长钻头是首选，特别是带涂层的硬质合金高强度通径钻头。对于2.8mm直径，50mm深度的孔，需要选择刃长至少55mm，全长足够的钻头以确保加工通孔时不干涉。

中心出水钻特点

中心出水钻头具有内部冷却通道，高压切削液从钻头头部直接流出，有效冷却切削区域并将切屑从孔内排出。这种设计解决了深孔加工中的散热和排屑两大难题。

钻头几何参数

钻尖角度：针对铜材料，建议采用130°-140°的钻尖角度，以减少“挖入”现象。

刃带设计：适当的刃带宽度和表面光洁度可以减少与孔壁的摩擦。

排屑槽：宽敞光滑的排屑槽有利于切屑排出。

多段式分级钻头选择

对于深径比较大的孔，可考虑选用多段式分级钻头。这种钻头采用变截面设计提高了钻体强度，内部导流槽形成高效水流通道，能显著提高打孔效率和使用寿命。

5. 加工工艺与辅助设施

成功的深孔加工不仅依赖于主轴和钻头，还需要合理的工艺设计和辅助设施配合：

工艺规划

对于23个2.8×50mm深孔的加工，应采用分散加工顺序，避免在相邻位置连续加工深孔，以减少材料应力集中和变形风险。

可以考虑采用交替加工策略，即先加工所有孔的一部分深度，再逐步加深。

冷却液选择

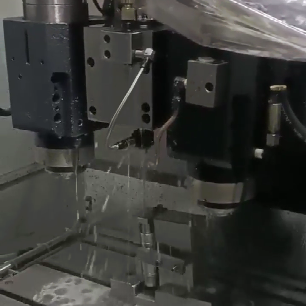

中心出水系统需要使用合适的切削液。对于铜材加工，推荐使用3%~5%乳化液或7%硫化乳化液等起润滑作用的冷却润滑液。这些切削液具有良好的润滑性和冷却性，能有效减少钻头与工件间的摩擦。

夹具设计

分流头工件加工需要专用夹具确保稳定夹持。夹具设计应考虑：

充分支撑加工区域，防止工件变形；

方便排屑，避免切屑堆积影响加工精度；

快速装夹，提高生产效率。

6. 质量保障与故障预防

为确保23个深孔全部加工合格，需要采取一系列质量保障措施：

孔径精度控制

由于铜材料具有一定的弹性恢复，实际加工孔径可能略小于钻头直径。需要通过试验加工确定钻头尺寸与最终孔径的关系，必要时进行刀具尺寸补偿。

刀具管理

深孔加工对钻头磨损较为敏感，应建立严格的刀具寿命管理制度，定期更换钻头，防止因刀具过度磨损导致孔质量下降甚至钻头断裂。

过程监控

加工过程中需要密切关注主轴负载变化，负载异常升高通常意味着排屑不畅或钻头磨损，需要及时干预，避免批量废品发生。

结论

铜材分流头工件上加工23个2.8×50mm深孔是一项技术要求高的任务，通过采用MSIY-62中心出水电主轴配合合适的加工工艺，可以高效、高质量地完成这一挑战。

成功的关键在于：

选择大扭矩高精度电主轴、优化加工参数（特别是采用低进给和分段切削）、选用合适的中心出水钻头以及配备必要的辅助设施。通过综合应用这些技术和工艺，可以有效解决铜材深孔加工中的排屑、散热和刀具磨损等问题，获得理想的加工效果。

随着技术的不断发展，深孔加工将更加高效精准，为制造业提供更多可能性。
