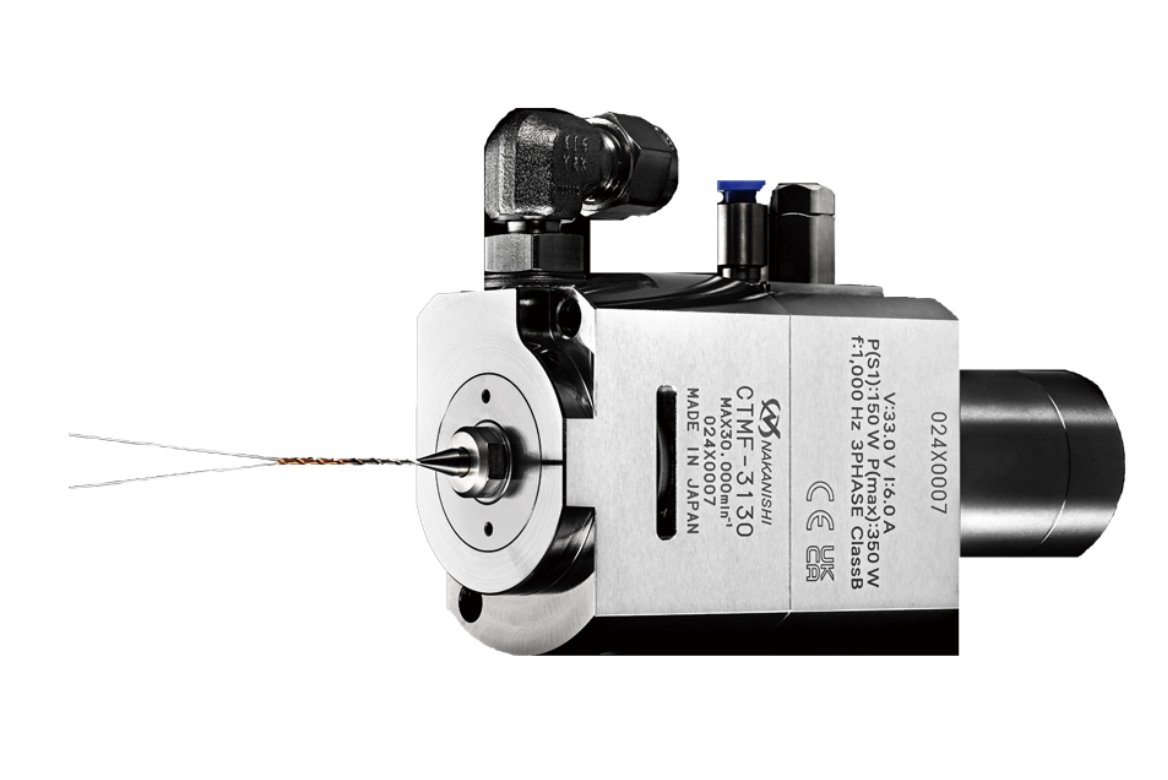

NAKANISHI   高压中心出水高速电主轴  CTMF-3130

走心机/加工中心小径深孔专用 3万转内冷动力头

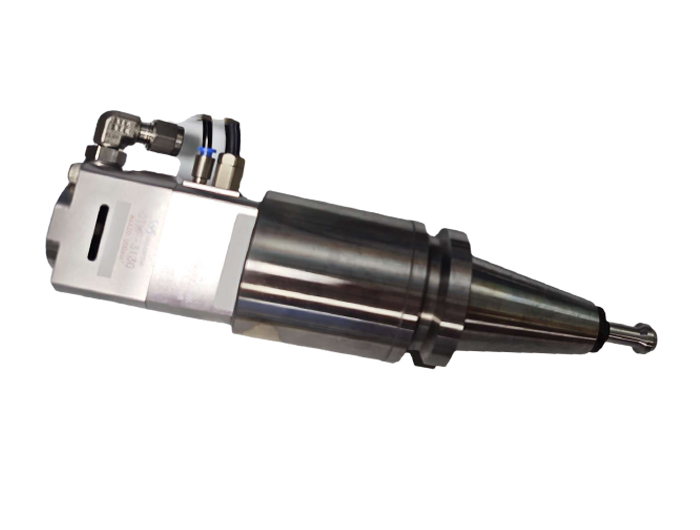

CTMF-3130 是日本 NAKANISHI 中西 E3000i 系列高压中心出水内冷电主轴，走心机、加工中心均可加装。

外径 φ31mm、总长仅 115.8mm 短机身，最高转速 30000rpm、额定功率 350W，支持 3–20MPa 高压切削液从主轴、刀具中心直达切削刃。完美攻克不锈钢、钛合金、铜件大长径比微细深孔加工痛点，解决传统外部供油排屑差、刀具易烧损、加工效率极低的行业难题。

内置全陶瓷高速轴承，回转跳动≤1μm，搭配 E3000i 变频控制器，支持机床 M 代码联动控制，一次装夹完成深孔钻等高精密小件量产。

六大核心产品优势

1. 高压中心直通冷却，深孔排屑冷却一步到位

主轴内置一体式中心水路，适配 3.0–20MPa 高压冷却泵，切削液直接穿过中空钻头抵达刀尖；相比机床外喷冷却，深孔内部无积屑、快速带走高温，杜绝不锈钢、钛合金钻削粘刀、退火烧刃，刀具使用寿命提升 2 倍以上，孔壁光洁无拉伤。

加工 SUS304 φ1mm、深度 20mm（长径比 L/D=20）深孔，单孔加工时间由传统 85 秒压缩至 3.4 秒，加工效率提升 96%。

2. 短紧凑机身，狭小刀座轻松加装

整机长度仅 115.8mm，相比前代 CTS 系列缩短近 30%，φ31 纤细外径，走心机、紧凑型排刀机闲置刀座直接安装，不干涉棒材送料、无撞刀风险；配套专用窄型安装支架，半小时完成装配调试，无需大规模改动机床内部结构，多工位布局也不会产生空间干涉。

3. 全陶瓷轴承 +≤1μm 微米级高精度

原厂高精度动平衡校正，搭配耐磨全陶瓷轴承，30000rpm 满速运行震动极低，主轴前端回转跳动严格控制在 1μm 以内；适配 φ3.0/3.175/4.0mm 中空钻头，微孔孔径一致性稳定，无喇叭口、台阶纹，满足医疗、液压件微米级密封公差要求。

4. 350W 稳定大功率，兼顾高速与切削刚性

30000rpm 宽幅无级调速，350W 持续稳定输出功率，兼顾高速精加工与深孔钻削刚性；低速段扭矩充足，钻深孔不易让刀、断钻头；高速段线速度充足，铜、铝件微孔无毛刺，无需二次人工去毛刺，大幅缩减后处理工序。

5. 适配主流数控系统，车铣复合一体化

配套 NAKANISHI 原装 E3000i 控制器，兼容新代、宝元、广数、三菱所有走心机系统，通过 M 代码自由控制启停、转速调节；配合机床 C 轴联动，单次装夹同步完成外圆车削、端面深孔、侧向斜孔、微型开槽，消除多次装夹带来的尺寸累积误差，单件加工工时大幅缩短。

6. 耐用低维护，适配 24 小时不间断量产

全密封水路与轴承防护结构，切削液不易渗入主轴内部；干燥压缩空气辅助内部防尘，长期两班倒连续运转故障率低；冷却水路标准 1/8 螺纹快插接口，拆装清洗便捷，仅需配套 5μm 精密过滤器即可长期稳定使用，日常维护简单。

三、主流适配加工工件

1. 医疗器械精密零件

TC4 钛合金种植体冷却微孔、316L 骨科螺钉泄压深孔、微创穿刺套管长通孔、医用阀芯微细油路孔，高压内冷杜绝微孔内壁拉伤，植入件洁净无毛刺。

2. 3C 通讯连接器精密小件

铍铜 PIN 针深定位孔、光纤插芯微小油路、穿戴设备传感器铝件长通孔，批量加工孔径统一，导电配合面无刀纹。

3. 液压 / 流体精密阀芯阀套

不锈钢微型节流孔、喷油嘴 0.2–1mm 喷油微孔、压力传感器引压长孔，保证流量均匀稳定，密封精度达标。

4. 微型五金、钟表、仪器配件

黄铜机芯偏心轴深孔、精密阀门油路孔、电子烟五金结构件，长径比微孔稳定量产，大幅降低断刀报废率。

技术参数

产品型号： CTMF-3130（E3000i 系列）

主轴外径： φ31mm

整机总长： 115.8mm

最高转速： 30000rpm（无级调速）

额定输出功率 ：350W

回转跳动精度： ≤1μm

夹持筒夹规格： CHA AA 高精度夹头 φ3.0/3.175/4.0mm

适配刀具： 带中心内冷孔钻头、微型铣刀

冷却液压力范围： 3.0–20.0MPa

冷却液过滤要求： ≤5μm 精密过滤器

主轴自重： 1100g

冷却方式： 主轴本体气冷 + 刀具中心高压水冷

适配机床： 津上 / 西铁城 / 托纳斯走心机、小型排刀车床、加工中心

适用加工材质： SUS304/316 不锈钢、TC4 钛合金、黄铜、铍铜、铝、PEEK

标准标配配件： 拆装扳手、固定内六角螺栓；夹头、夹头螺母为选配

五、春亨工具供货配套优势

成套一站式配套：主轴 + 控制器 + 安装支架 + 高压冷却管路全套配套，同步提供适配中空钻头选型方案，无需客户零散采购配件；

专业工艺落地服务：工程师上门完成走心机安装、接线调试，免费提供不锈钢 / 钛合金深孔专属切削参数，优化进给、转速、冷却压力；

全系列主轴选型矩阵：覆盖高速无出水主轴、CTMF 中心出水系列、法兰型高扭矩主轴、机器人浮动主轴，根据孔径、长径比匹配最优方案；

原厂完善质保售后：主轴整机原装质保，夹头等易损件常备库存，全国线上线下快速技术响应，长期跟进产线加工优化。
