MSIY?3040C 高速主轴｜半导体探针针管微孔加工

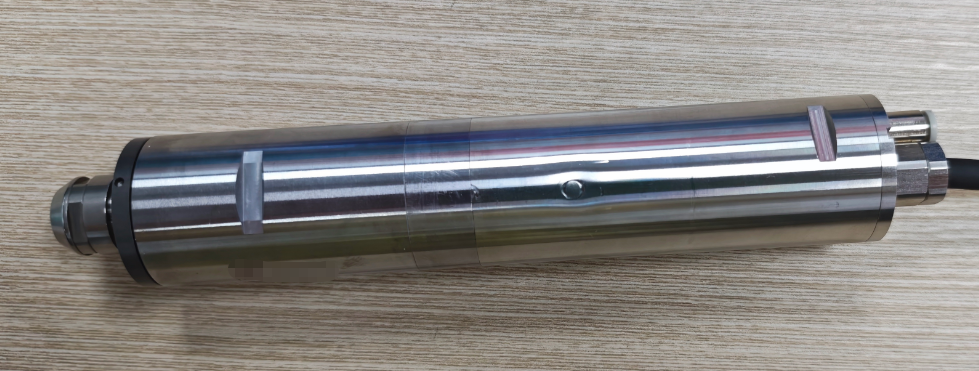

MSIY?3040C 为春亨工具无碳刷分体式高速电主轴，专为半导体微小零件微孔切削开发，广泛用于半导体接触探针针管交叉孔加工。 接触探针是半导体测试插座核心部件，实现半导体芯片与 PCB 电路板电气导通；针管材质为铍铜合金 BeCu，需要加工 φ0.09?0.15mm 微小交叉孔，作为内部电镀通气孔，孔径极小，加工难度高，普通机床刀座容易断刀、效率低下。

MSIY?3040C 高速电主轴凭借≤1μm回转精度、φ30mm紧凑机身，0?40000rpm转速无级可调，直接加装在自动车床刀塔，稳定完成 0.09mm 级通孔量产钻孔，解决微孔断刀、工件偏摆、转速不匹配、产能不足痛点。

加工痛点

?钻头极细 φ0.09mm，主轴跳动大极易断刀，报废率高

?探针针管细长，工件悬伸过长产生偏摆，孔位精度差

?普通机床刀座转速上限低，转速不可调，切削速度很难匹配微孔加工，加工效率低

?铍铜合金粘性大，微孔加工排屑困难，孔壁质量难保证

?走心机刀塔内部安装空间狭小，大直径主轴无法布置

核心产品优势

（1）高回转精度，保护微型钻头回转跳动控制在 1μm 以内，抑制微小钻头抖动，大幅降低 φ0.09mm 微钻折断概率，保障微孔批量加工良率。

（2）φ30mm 紧凑机身，缩短工件悬伸紧凑外径机身，可以贴近卡盘底部作业，缩短细长针管工件伸出长度，有效抑制工件偏摆，保证交叉孔位置精度。

（3）0?40000rpm宽域无级调速，适配多工况转速可连续调节，可根据孔径、材质匹配最优切削转速；对比机床自带刀座，切削速度大幅提升，适配铍铜微小孔量产加工。

（4）分体式模块化设计，适配主流走心机主轴头与驱动马达分离，配套专用控制器，布线布局灵活，可直接安装各类自动车床刀塔，无需大规模改造设备。

（5）适配微细切削多场景除半导体探针针管钻孔，也可用于医疗、精密五金微小孔、微小铣削、倒角加工，一机多用。

真实加工案例参数

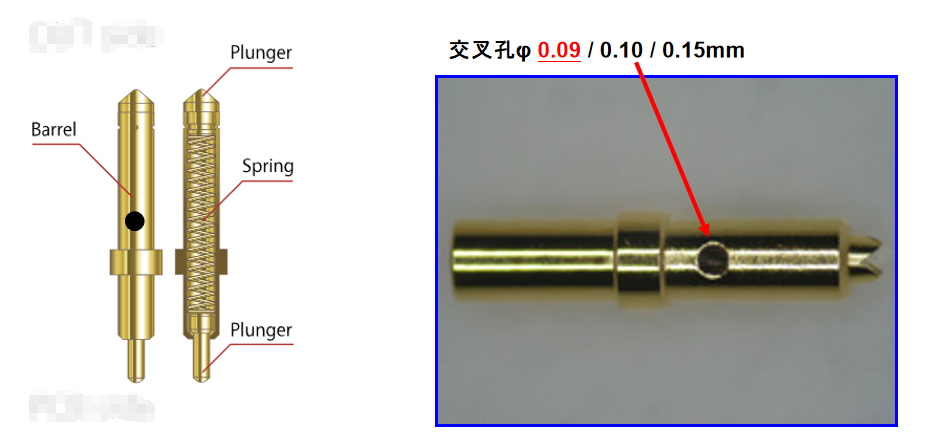

加工工件：半导体接触探针针管

工件材质：铍铜合金 BeCu

加工孔规格：φ0.09mm 通孔，深度 1mm，孔间距 0.03mm，交叉电镀气孔

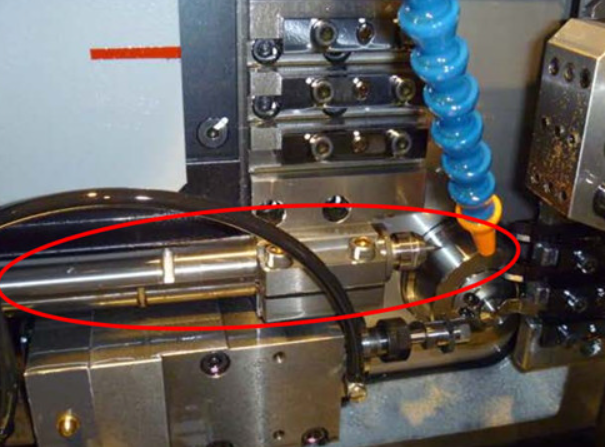

配套机床：津上 TSUGAMI P034 自动车床

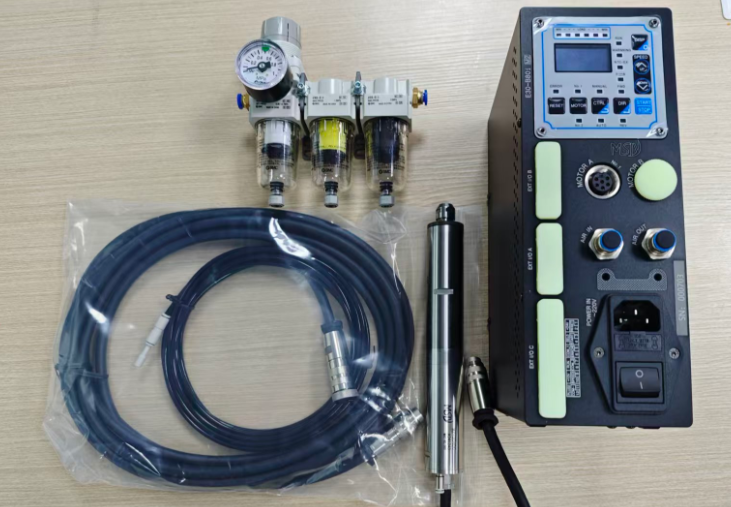

主轴整套：MSIY?3040C主轴 + 配套控制器

加工转速：20000rpm（最高 50000rpm）

切削速度：5.6 m/min

加工刀具：φ0.09mm 硬质合金钻头

主要应用行业

??半导体测试：弹簧探针、接触探针针管微小交叉孔钻孔

??医疗精密零件：微细钻孔、微小铣削

??精密五金：微小孔径、薄壁零件精密切削

??自动车床 / 走心机改造升级，增加高速高频铣动力单元

配套服务说明

本套为春亨 MSIY?3040C 高速主轴单元，提供完整技术支持：

1、工艺选型：根据工件材质、孔径、机床型号提供转速进给工艺参考；

 2、安装指导：提供设备加装方案、接线调试指导；

3、试样支持：可协助工艺打样验证，评估断刀、良率、效率；

 4、质保服务，提供维修、校准服务，降低产线停机风险。 需要获取产品样本、三维图纸、工艺参数，欢迎咨询。
