TD8410/TD8411旋转平台表磁分布测试系统

  • TD8410/TD8411旋转平台表磁分布测试系统,适用于磁材生产商、电机制造商、零件加工企业等对原料或产品的表磁分布性能进行快速批量的检测。
  • 咨询热线:0755-29695109
  • 产品详情

  • 联系我们

        旋转平台表磁分布测试系统,高斯计测量范围:0~2000mT,分辨力:0.1mT,精度±5%,由由测试平台(内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器)、计算机及全自动测量软件组成。

        可对柱型永磁铁、多级磁环、小型电机转子、磁瓦等样品的表面磁场进行二维(TD8410)或三维扫描(TD8411)。

        适用于磁材生产商、电机制造商、零件加工企业等对原料或产品的表磁分布性能进行快速批量的检测。



        主要应用:


        ●环型样品测试:测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。




        ●平面样品测试:可选配平面样品夹具和轴向霍尔探头,用于测量不同尺寸的平面样品、立方体样品的表磁分布特性。


        3.平台功能特点



        ●数字特斯拉计:测量范围:0~2000 mT,最小分辩力:10μT,测量不确定度±0.5%。

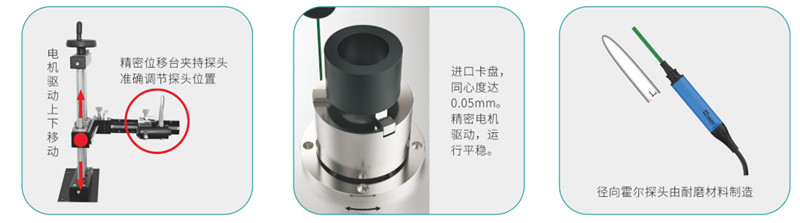

        ●标配径向探头,也可根据测试需要选择轴向探头(适合测平面样品)。

        ●霍尔探头的传感芯片由耐磨材料封装,材质有弹性不易折断。

        ●三轴定位装置:三轴由精密步进电机驱动,可带动霍尔探头在XYZ三个方向上移动。

        ●旋转测试平台:测试平台上装有旋转卡盘,采用精密步进电机驱动,细分度可达60000/360°,以带动被测样品在W轴

        方向旋转。

        ●卡盘及轴承选用进口品牌,同心度达0.05 mm,运行更加平稳。

        ●四轴运动控制:XYZW轴的运动控制具有软件自动控制和按键手动控制二种模式。

        ●平面样品央具(选件):用于测试不同尺寸的平面样品、立方体样品等。


        4.软件功能特点



        ●自动测试软件,设置参数,软件即可自动完成所有测量过程。

        ●可测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、磁角度等。

        ●多种磁场单位可选:mT、G、A/m、Oe等。

        ●每个测试参数的结果中包含最大值、最小值、平均值、标准差。

        ●可自动绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。

        ●用户可自行配置测试方案,包含启动点、停止点、运动速度、最小步进值等参数,适用于同规格样品的快速批量测试。

        ●实时显示被测磁场值、及磁场曲线,可实时监控采样波形,并可随时中止测试过程。

        ●自动侦测磁极扇区零点,并优化了对电机的控制,使启动和停止点完美重合。

        ●被测曲线可与标准正弦波进行对比。

        ●可任意设置值报警上限、下限,超限报警后可自动停止测试。


        结构特点:



        产品规格:





            特斯拉计

    测量范围0~2000 mT20KG)
    ZUI小分辨力0.1mT
    准确度±5%



        旋转电机

    电机细分数60K(可定制最大达1800K
    同心度0.05mm



       纵向电机

    可调行程0~200 mm
    可调细度1mm





       样品规格


    样品夹持范围

    外直径:Φ2mm~70 mm
    内直径:Φ24mm~64 mm
    样品重量最大Φ350mm
    样品直径约3kg(可定制达50kg)


        备注:

        ●若样品超出以上内径、外径夹持范围,可定制卡盘或定制工装。

        ●若需测量ABS密封圈的单极误差和累积误差,可定制。

        ●TD8410配备旋转电机(二维扫描), TD8411配备旋转电机与纵向电机(三维扫描)。


        6.测试软件界面



    旋转平台表磁分布测试系统

    订购:TD8410/TD8411旋转平台表磁分布测试系统
