一、PL600主轴替代坐标磨床的优势

PL600气动主轴作为日本NAKANISHI品牌的先进产品，在精密磨削领域替代传统坐标磨床具有显著优势，尤其适用于中小批量、高精度零部件的内圆研磨加工。其核心价值在于能够以更经济的成本实现相当甚至更优的加工精度，同时大大提升了设备灵活性和生产效率。

（1）成本效益对比：

传统坐标磨床作为专用设备，价格昂贵，通常达到数十万甚至上百万元人民币，且占地面积大，对厂房环境要求高。相比之下，PL600主轴单价仅数万元，用户只需将其加装在现有的普通机床（如铣床、车床或磨床）上，就能立即获得高精度内圆研磨能力。

这种方案大大降低了设备投资成本，避免了大型设备采购的长周期和巨额资金压力，尤其适合中小型企业或大型企业的柔性生产线改造。

（2）技术性能出色：

PL600主轴具有65000转/分钟的超高转速和≤1μm的旋转跳动精度，这意味着它能够满足甚至超越大多数坐标磨床的加工精度要求。

在实际应用中，该主轴加工的表面粗糙度可达到Ra≤0.1μm，足以应对液压阀体、轴承套圈、航空航天零部件等精密零件的内圆研磨需求。

主轴采用气动驱动方式，依靠压缩空气作为动力源，工作中产生的热量极少，温升控制在≤45℃以内，避免了传统电机主轴因热变形导致的精度漂移问题，确保了长时间连续加工的稳定性。

（3）加装适应性强：

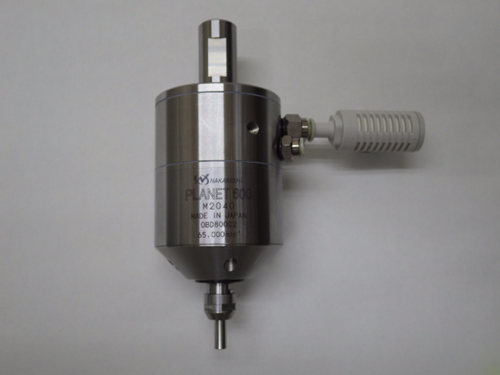

PL600主轴采用行星一体化设计，外形直径仅为64mm，安装固定柄径为20mm(PL600-M2040型号)，可以灵活集成到多种类型的机床上。

无论是立式加装还是卧式加装，都能快速实现。这种灵活性使得用户能够根据加工需要，轻松将普通外圆磨床、铣床或车床升级为具有内圆研磨能力的复合机床，实现了"一机多用"的功能拓展。

（4）维护简单成本低：

PL600主轴结构简洁，仅需定期加油、更换空气过滤器即可保持性能稳定，年维护成本较电动主轴可降低40%以上。相比之下，坐标磨床结构复杂，需要专业的维护团队和更高的维护成本。标配φ3.0mm CHK-3.0系列夹头，并可选配φ0.5~φ6.35mm多种规格夹头，使设备适应不同直径工具的加工需求。

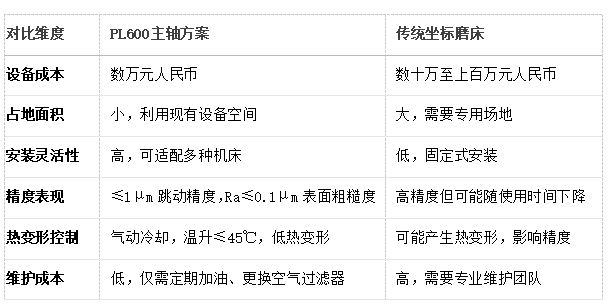

表：PL600主轴与传统坐标磨床主要优势对比

综上所述，PL600主轴替代坐标磨床在成本效益、技术性能、适应性和维护便捷性等方面都具有明显优势，特别适合多品种、中小批量精密零件的加工场景，为用户提供了一种高性价比的精密加工解决方案。

二、PL600主轴替代坐标磨的具体方案

利用PL600高速气动主轴替代传统坐标磨床是一项技术成熟且经济高效的方案，尤其适合中小批量、高精度内圆研磨需求的企业。这种方案通过设备功能升级而非整体更换的方式，实现了加工能力的质的飞跃，同时显著降低了投资成本和时间成本。下面将详细介绍替代方案的具体实施方法和技术要点。

（1） 改造方案与系统集成

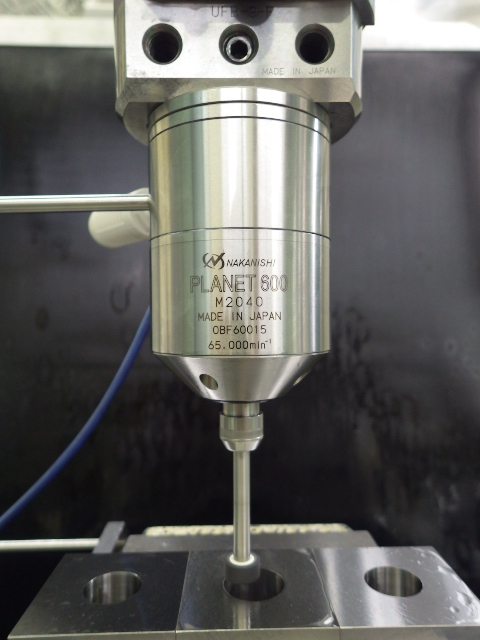

PL600主轴替代坐标磨的核心方案是通过加装方式将高速气动主轴集成到现有设备上。最常见的是在外圆磨床、铣床或车床上加装PL600主轴，

使其兼具内圆研磨能力。这种方案无需改造机床本体结构，仅需设计合适的主轴固定装置，将PL600主轴稳固地安装到主机设备上。

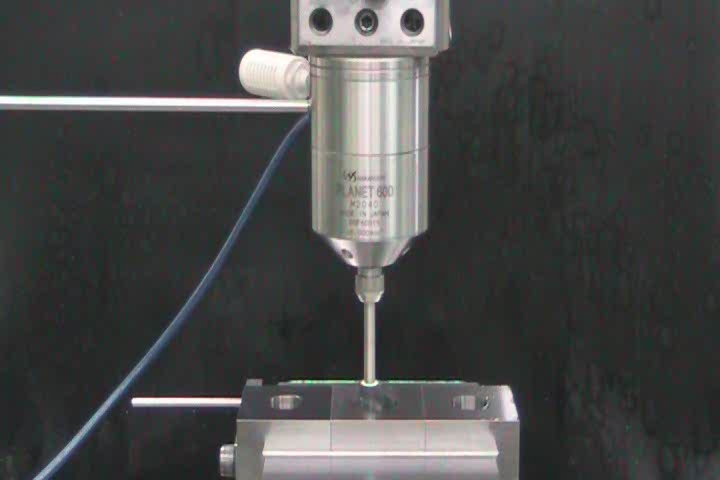

例如，在外圆磨床上，通常将PL600主轴安装在磨头架上或专门设计的主轴座内，确保主轴与设备导轨的平行度或垂直度符合要求。集成后的系统形成了"一机双用"的格局，同一台设备既能完成外圆磨削，又能进行内圆研磨，避免了工件在不同设备间的二次装夹，不仅提高了生产效率，还消除了重复定位误差。

实施过程中需要特别注意动力源和控制系统的配套。PL600主轴以压缩空气为动力源，需要设备现场具备稳定洁净的气源供应系统。建议在气路中配置三级过滤器（前置过滤器、油雾分离器和精密过滤器），确保供给主轴的气体清洁干燥，不含水分和杂质。对于数控设备，还可以考虑增加简单的PLC控制系统，通过程序控制主轴的启停和转速调节（通过电磁调压阀实现），实现半自动化加工。

此外，虽然PL600主轴本身是气动的，但如果需要与机床原有系统联动，可以考虑增加I/O接口模块，实现信号交换和基本控制。

（2）工艺适配性与应用范围

PL600主轴替代方案尤其适合特定领域的精密加工需求。在航空航天领域，该主轴能够加工钛合金、高温合金等难加工材料，应用于发动机叶片的榫槽加工，将槽宽公差控制在±0.005mm以内。

在模具制造行业，PL600的行星式运转结构特别适用于模具型腔的精密加工和抛光，其高转速与低跳动精度可实现微米级切削，表面粗糙度可达Ra0.05μm，替代传统手工研磨，效率提升5倍以上。

在汽车制造领域，随着轻量化发展，铝合金、镁合金等轻质材料应用日益广泛，PL600主轴的高转速特性可有效避免这些材料加工中的烧伤与变形问题。然而，也需要客观认识到PL600主轴方案的局限性。与高端坐标磨床相比，PL600主轴在加工超大孔径或超深内孔时可能受到一定限制。此外，普通加工中心加装磨头代替坐标磨床还存在一些固有缺点，如一般无法进行磨头砂轮的磨损自动补偿，加工中心也没有设计专门的防尘措施，长时间磨削作业可能会加速机床移动部件的磨损。因此，在制定替代方案时，需要根据具体加工需求进行评估，对于极高精度要求或特殊材料的大批量加工，可能仍需使用专业坐标磨床。

（3） 成本效益分析

从经济角度分析，PL600主轴替代方案具有极其显著的优势。传统坐标磨床采购成本高昂，仅设备投资就可能达到数十万甚至上百万元，而PL600主轴本身价格仅数万元，加上改造费用，总体投资远远低于新购专用设备。同时，由于方案利用了现有设备，大大缩短了设备交付和调试周期，几乎可以立即投产见效。改造后的设备功能增强，能够承接更多种类的精密加工任务，提升了企业的市场竞争力。

此外，由于避免了工件在不同设备间的转移和二次装夹，生产辅助时间大幅减少，生产效率明显提升，进一步增强了方案的经济性。

三、 PL600主轴的安装方法

PL600主轴的正确安装是确保其高性能运行的关键环节。采用系统化的安装方法不仅能够保证加工精度，还能延长主轴使用寿命。PL600气动主轴的安装过程可以分为安装准备、机械安装、气路连接和测试校准四个主要阶段，每个阶段都有具体的技术要求和注意事项。

（1）安装前准备：

在安装PL600主轴前，需要做好充分的准备工作。首先应检查主轴外观是否完好，确认型号规格与需求一致（常用型号为PL600-M2040）。

然后准备必要的安装工具，包括扭矩扳手（用于精确控制螺丝紧固力矩）、千分表（用于测量主轴跳动和位置精度）、水平仪（用于调整主轴水平度）以及各种规格的六角扳手和套筒。同时，需要设计制造主轴固定装置，这个装置通常需要根据主机设备的结构和PL600主轴的尺寸（直径64mm）专门设计，要保证足够的刚性和精度。此外，还需要准备气路连接组件，包括空气过滤器、调压阀、气管和快速接头、电磁阀等。

（2）机械安装与精度调整：

机械安装是PL600主轴安装的核心环节。首先需要将主轴固定装置牢固地安装到主机设备上，如外圆磨床的磨头架或铣床的主轴头上。安装时要使用千分表测量固定装置的安装面与设备导轨的平行度（对于外圆磨床）或垂直度（对于铣床），确保在0.01mm/300mm以内。然后将PL600主轴小心地装入固定装置中，使用规定的扭矩均匀紧固固定螺丝，避免因不均匀紧固导致主轴变形。安装完成后，需要使用千分表测量主轴端部的径向跳动和端面跳动，确保跳动值控制在1μm以内。同时，还需要测量主轴中心线与Z轴导轨的平行度，要求在Y-Z平面内0.005-0.01/300mm（须上扬），在X-Z平面内0-0.005/300mm。

（3）气路连接与调试：

气路连接是保证PL600主轴正常工作的关键。PL600主轴的工作气压为0.4MPa，必须在气路中安装精密过滤器，以确保供给主轴的空气清洁干燥，不含水分和杂质。过滤器过滤精度应达到0.01μm以下，否则可能损坏主轴内部的气浮轴承。气路连接时，建议采用耐压能力不低于1MPa的高质量气管，气管直径应与主轴进气口匹配，避免压力损失。所有气管接头应牢固密封，防止漏气。气路连接完成后，应先打开气源，调节调压阀至0.4MPa，让主轴空转一段时间，检查运行是否平稳，有无异常声音。同时，检查主轴漏气情况，确保气密性良好。

（4）测试校准与试加工：

安装完成后，需要进行全面的测试校准。首先进行空运行测试，让主轴在额定气压下运行至少30分钟，检查温升和振动情况。然后进行动态精度测试，使用动态平衡仪或非接触式位移传感器测量主轴在高速运转(65000转/分钟)下的动态跳动，确保仍保持在1μm以内的精度标准。

最后进行试加工验证，选择典型的工件材料（如模具钢、硬质合金等）进行实际研磨加工，加工后使用表面粗糙度仪和三坐标测量机检测工件质量，验证加工精度是否达到要求。如果精度未达预期，需要重新检查安装环节，特别是固定装置的刚性和主轴与设备导轨的位置精度。需要注意的是，PL600主轴的安装应当由培训合格的技术人员进行，或者由供应商提供专业安装服务。不正确的安装不仅会影响加工精度，还可能导致主轴损坏，缩短使用寿命。正确安装的PL600主轴能够长时间稳定运行，为企业提供高质量的精密加工能力。

四、PL600主轴的技术参数与性能特点

PL600系列气动主轴是日本NAKANISHI公司推出的高性能精密加工工具，具有卓越的技术参数和独特的性能特点，使其成为替代传统坐标磨床的理想选择。该系列主轴采用先进的气动技术和精密的机械设计，在高速旋转状态下仍能保持极高的稳定性和精度，满足了现代制造业对精密加工日益增长的需求。

（1） 核心参数与性能指标

PL600主轴的核心参数体现了其在精密加工领域的卓越性能。该主轴最具突出特点的是其超高转速，最高可达65,000转/分钟。这一转速远高于传统机床主轴，特别适合小直径磨削工具和铣削工具的高效加工，能够显著提高切削速度和加工效率。在高转速的同时，PL600主轴保持了极高的旋转精度，其旋转跳动精度控制在1μm以内，确保了加工表面的高质量和高一致性。

主轴采用压缩空气驱动，工作气压要求为0.4-0.6MPa，在标准工况下的空气消耗量约为175Nl/min，能耗相对较低。PL600主轴具有良好的热稳定性，由于采用气动驱动和气浮轴承技术，运行过程中产生的热量很少，长时间连续运行温升控制在≤45℃以内，有效避免了热变形对加工精度的影响。主轴直径设计为64mm，安装固定柄径20mm，这一尺寸设计使其能够方便地集成到大多数通用机床上。主轴重量约1740g(PL600-M2040型号)，相对轻巧，不会给主机设备带来过大负荷。PL600主轴的精度标准是其能够替代坐标磨床的核心能力。

主轴提供的1μm以内的旋转跳动精度，确保了加工表面粗糙度可达Ra≤0.1μm，这一指标已经达到甚至超过了部分专业坐标磨床的加工精度。

在实际应用中，该主轴能够将孔系的圆度误差从3μm控制至0.8μm，显著提升了液压系统的密封性能和其他高精度应用的装配质量。

主轴采用行星式运转结构，刀具在高速自转的同时绕主轴中心公转，形成复合切削轨迹。这种结构特别适用于内孔、端面的磨削加工，可有效消除传统主轴的径向跳动误差，实现镜面级表面质量。PL600主轴的气动驱动系统是其另一大技术特点。采用气浮轴承技术，通过压缩空气形成润滑膜，实现无接触旋转。

这一设计彻底消除了传统机械轴承的摩擦热，允许主轴连续运行8小时以上而不产生显著温升，保障了加工过程的稳定性和一致性。在实际应用中，这一特性对于航空航天涡轮叶片的榫槽加工尤为重要，其低热变形特性使加工一致性提升至99.2%。主轴还具有良好的动力表现，虽然采用气动驱动，但仍能提供足够的扭矩用于精密磨削和小直径铣削作业。

（3）配件系统与兼容性

PL600主轴配有完善的配件系统，确保了即装即用的便利性。标准配件包括φ6.0mm CHK-6.0系列夹头、螺帽、扳手、防旋杆等，此外，

用户还可以选择φ0.5~φ6.35mm规格的多种夹头，适配不同直径的微型刀具，满足精密电子元件的微孔研磨等特殊需求。主轴接口设计标准化，能够与大多数通用机床良好兼容，减少了定制化改造的需求。PL600主轴的应用范围极其广泛，涵盖了多个高端制造领域。

在精密内圆研磨方面，该主轴是液压阀体、轴承套圈、压缩机气缸等零部件精密研磨的"专家级"工具。在模具制造与修复领域，主轴的高转速与低跳动精度可实现微米级切削，满足汽车覆盖件模具、电子产品外壳模具的高精度需求。在航空航天领域，主轴成功应用于钛合金、高温合金等难加工材料的孔系加工。在汽车制造领域，随着轻量化发展，主轴的高转速特性可有效避免铝合金、镁合金等轻质材料加工中的烧伤与变形问题。

综上所述，PL600主轴凭借其卓越的技术参数、极高的精度标准和广泛的适用性，成为替代传统坐标磨床的经济高效方案。企业通过采用PL600主轴对现有设备进行升级改造，不仅能够节省大量设备投资，还能获得灵活多样的精密加工能力，适应多品种、小批量的现代制造模式，提升市场竞争力。
