BMF-3160-CTZ 高速主轴_中西 NAKANISHI 走心机微细精密加工主轴

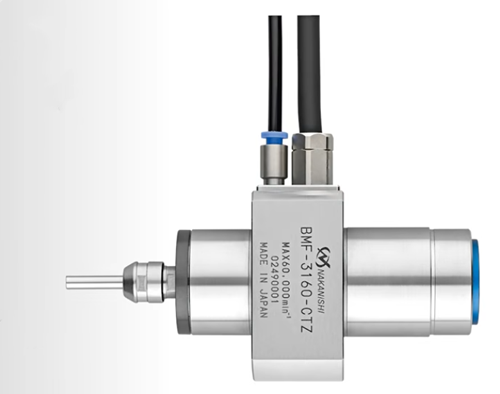

BMF-3160-CTZ是日本NAKANISHI中西E3000i系列法兰式高速电主轴，专为西铁城、津上、斯大等CNC自动走心机量身打造，可直接替换机床原装标准旋转刀具GSC1310。整机超短紧凑结构、高刚性设计，最高转速可达60000rpm，搭配超高回转精度，完美适配φ0.25mm微小钻头、φ0.5mm微细立铣刀加工，是黄铜、铝件、不锈钢微型零件高效率、高光洁度精密加工的核心动力单元。

本主轴可搭配NGS-3140-CTZ01齿轮主轴组合搭载，实现走心机多工位、多工序复合加工，彻底解决传统标准动力头转速不足、加工耗时久、微加工毛刺大、表面光洁度差等行业痛点，大幅提升微细加工生产效率与良品率。

核心产品优势

（1） 60000rpm高转速，微细加工专属：无级调速1000–60000rpm，适配极小刀具微量切削，杜绝软质材料粘刀、拉扯毛刺，加工表面光洁度大幅提升。

（2）原装机床无缝替换，免改机：外径φ31mm标准法兰结构，完美适配西铁城Cincom L20Ⅻ LFV等主流走心机，直接替换GSC1310标准旋转刀具，安装便捷、兼容性极强。

（3）短高刚性机身，防震防抖：整机紧凑轻量化设计，刚性强化，微细刀具高速切削无震刀、无颤纹，保障微孔、微槽、型腔加工尺寸精度。

（4）机床联动自动化运行：支持E3000i控制器联机，可与机床信号互通，实现启停、调速、急停自动化控制，适配批量无人化量产。

（5）多主轴组合复合加工：支持双BMF-3160-CTZ+NGS齿轮主轴横向搭载，一次装夹完成铣削、开槽、钻孔多工序，精简设备布局。

实测加工成效（黄铜C3604微细加工案例）

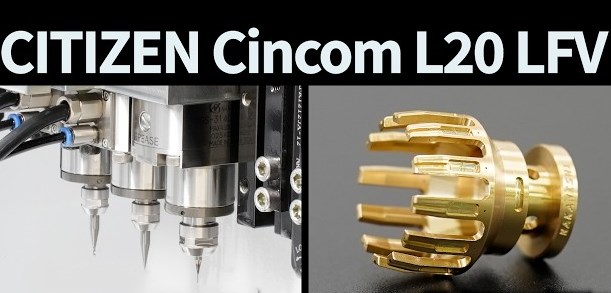

本次案例由タクテックス株式会社（Tactecs）技术协作，基于西铁城Cincom L20Ⅻ LFV走心机实测，对比机床原装标准旋转刀具，效率提升极其显著：

- φ0.5立铣刀外圆型腔加工：加工时间缩短95.8%（39分41秒→1分40秒）

- φ1.2立铣刀一字槽摆线铣削：加工时间缩短62.7%（4分07秒→1分32秒）

- φ0.25钻头1mm通孔加工（搭配NGS-3140-CTZ01）：加工时间缩短91.7%（6分02秒→30秒）

- φ0.5立铣刀圆柱形型腔加工：加工时间缩短94.3%（5分51秒→20秒）

详细实测加工参数

1、φ0.5立铣刀｜外轮廓型腔加工

主轴：BMF-3160-CTZ｜机床：西铁城Cincom L20Ⅻ LFV｜材质：黄铜C3604

刀具：日进工具AL2D-2 φ0.5立铣刀｜转速：60000rpm｜切削速度：94m/min

每齿进给：0.01mm/tooth｜进给速度：1200mm/min｜切削量：0.5mm×0.2mm

2、φ1.2立铣刀｜一字槽摆线铣削加工

主轴：BMF-3160-CTZ｜机床：西铁城Cincom L20Ⅻ LFV｜材质：黄铜C3604

刀具：日进工具AL2D-2 φ1.2立铣刀｜转速：60000rpm｜切削速度：226m/min

每齿进给：0.007mm/tooth｜进给速度：810mm/min｜切削量：1.0mm×0.3mm

3、φ0.25钻头｜1mm通孔加工

主轴：NGS-3140-CTZ01｜机床：西铁城Cincom L20Ⅻ LFV｜材质：黄铜C3604

刀具：三菱MSE0025SB φ0.25钻头｜孔深1mm（0.1mm分层下刀）｜转速：25800rpm

切削速度：20m/min｜每转进给：0.016mm/rev｜进给速度：400mm/min

4、φ0.5立铣刀｜圆柱形型腔加工

主轴：BMF-3160-CTZ｜机床：西铁城Cincom L20Ⅻ LFV｜材质：黄铜C3604

刀具：日进工具AL2D-2 φ0.5立铣刀｜转速：60000rpm｜切削速度：94m/min

每齿进给：0.02mm/tooth｜进给速度：2400mm/min｜切削量：0.5mm×0.2mm

产品规格参数

产品型号：BMF-3160-CTZ

系列：E3000i 高速法兰主轴

最高转速：60000rpm

适配控制器：E3000i

主轴外径：φ31mm

适配筒夹：CHA系列 φ0.5–φ4.0mm

适配机床：西铁城Cincom L20/L32等自动走心机

替换型号：原装GSC1310标准旋转刀具

冷却方式：空气冷却

产地：日本NAKANISHI原装进口

适用加工场景

- 精密微型零件：黄铜、铝件、不锈钢微小型腔、微孔、微槽加工

- 走心机二次加工：侧铣开槽、孔口倒角、轮廓精修、通孔微细钻孔

- 医疗器械、电子接插件、精密五金小件大批量量产

- 替代传统低速动力头，解决微加工效率低、光洁度差、毛刺多难题

配套服务

春亨工具作为NAKANISHI中西正规供应商，提供原装正品主轴、控制器、筒夹、连接线全套配套，可提供工艺参数调试、机床适配指导、寄样测试、售后质保一站式服务，助力企业实现微细加工高效率、高精度量产。
