NAKANISHI BM-319F高频铣 西铁城走心机背轴高速铣解决方案

做精密长轴、微小异形件的加工厂，经常遇到一个痛点：西铁城 Cincom 走心机本体背轴动力转速有限，加工钛合金骨钉梅花槽、微孔、微型侧铣时，振纹大、毛刺多、刀具易崩损，很多工序不得不二次上机，拖慢产能。

NAKANISHI高速电主轴BM-319F 法兰式高频铣，专为西铁城走心机背轴刀座开发，小巧机身适配背轴狭小安装空间，无需对机床大改，直接加装，补足走心机背轴高速铣削能力，一次装夹完成车、钻、铣复合加工，大幅减少二次工序。

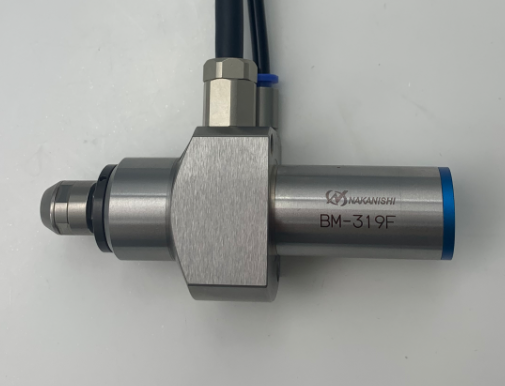

BM-319F高频铣核心参数

最高转速：80000rpm（1000–80000rpm 无级调速）

外径：φ19.05mm，法兰安装款，适配背轴挂架

功率：140W

 旋转跳动：≤1μm

夹持刀具范围：φ0.5–4.0mm

轴承：陶瓷高速轴承，持续高速稳定，温升可控

控制：可外接机床信号联动，支持自动化批量生产

加工应用场景

（1）医疗钛合金骨钉、种植牙梅花槽铣削；

（2）3C、传感器微小零件微孔、侧槽加工；

（3）微型轴类、喷油嘴零件去毛刺、精铣；

（4）不锈钢、TC4 钛合金、铜件微细切削。

高速微量切削，减少工件毛刺，降低断刀风险，提升表面光洁度，省去后续人工抛光工序。

适配西铁城 Cincom 走心机主流型号

BM-319F 外径 φ19.05mm，法兰结构，可直接适配以下西铁城走心机背轴刀座 / 挂架工位：

1. Cincom L12 系列：L12VII、L12X，小型精密走心机，加工直径 φ12 以内，医疗小件常用机型，背轴空间紧凑，BM-319F 短身设计完美适配；

2. Cincom L20 系列：L20VII、L20X，市场保有量最高，φ20 棒材加工，背轴加装高频铣做二次铣削，医疗、微型轴量产主力机型；

3. Cincom L32 系列：L32VIII、L32XII，最大棒材 φ32，带 Y 轴 / B 轴机型，可多支高频铣组合交替加工；

4. Cincom A20 VII：可切换导套 / 无导套模式，φ25 棒材，适合长短不一精密小件；

5. Cincom B12E / B16E：小直径走心机，φ12/φ16 棒材，微型零件加工；

6. Cincom D25：双刀塔 + B 轴机型，高复合能力，多工序同步加工；

7. Cincom M16 / M32：排刀 + 刀塔复合结构，兼顾灵活性与刚性，背轴扩展高频铣后，复杂零件一次成型；

8. Cincom R01/R04：超微细走心机，φ1~φ4 极微小零件，微型微孔加工。

 提示：大部分西铁城机型仅需简单工装挂架，不用改造机床本体；刀座孔径不匹配时，搭配变径套即可安装。

 加装 BM-319F高频铣，给西铁城走心机带来哪些提升？

1. 补足背轴高速短板：原走心机背轴动力头转速上限低，微细铣削容易产生刀纹、崩边，8 万转高频铣实现高速微量切削

2. 一次装夹复合加工：背轴夹持工件，同步完成铣槽、钻孔、去毛刺，不用二次装夹，消除二次定位误差

3. 节省人工后处理：高速切削毛刺极少，很多工况可直接省去抛光工序，降低人工成本

4. 安装便捷、通用性强：机身小巧不干涉机床送料、背轴运动，可单支或多支组合，适合批量自动化生产

5. 稳定耐用：陶瓷轴承，长时间高速运转，跳动稳定，适合工厂 24 小时量产

 案例简述

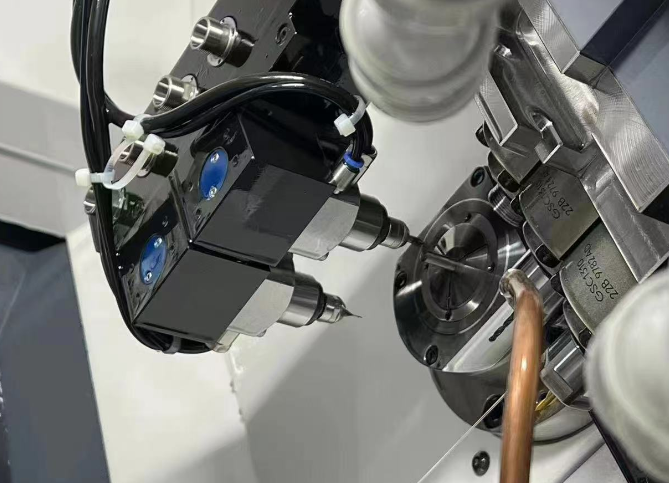

西铁城 L20走心机背轴加装BM-319F，加工TC4钛合金骨钉TORX 梅花槽。选用φ0.5涂层铣刀，转速60000rpm，微量分层切削，槽型轮廓清晰，毛刺极少，尺寸一致性稳定，良率明显提升，加工节拍优化。

西铁城 Cincom 走心机本身刚性与精度出众，但原厂背轴动力难以满足日益严苛的微细高速铣削需求。 BM-319F高频铣，是低成本升级方案，不用换新机床，就能拓展医疗、3C微小零件的加工能力，提升工厂竞争力。

有西铁城走心机主轴升级、高频铣选型、安装调试需求，欢迎咨询。
