什么是空气量规,空气量规怎么使用?

文章出处:深圳市春亨工具仪器有限公司 人气:-发表时间:2020-11-23 14:28:00

    什么是空气量规,空气量规怎么使用?



    空气量规(Air  gauges)是将空气压缩至一定程度的压力,然后由大小受控的孔逸出,经由量规或待测工件之关系阻碍空气流动量因而可由空气流动量压力之差异,以决定量规与工件间空隙大小,因此又称之为气流动量压力之差异,以决定量规与工件间隙大小,因此又称之为气压量规(Pneumatic gauges)。


    空气量规的分类


    空气量规可区分为空气流量、压力差异、水柱、背压等四种类型,而前二者为工业界所常用。


    空气量规的使用方法



    空气量规是借助空气流出量,以决定工件尺寸大,因此其喷嘴所喷出空气与其直径、间隙有直接关系,喷嘴内直径为d,与工件表面距离(间隙)为k,若要有效阻止空气流出,其截面积必须等于圆周乘以间隙。


    测量前必须先用标准量规作零位调整,然后再测工件,若工件与喷嘴之间隙(k)有变化,即产生压力差,由指示表可读出只要遵守气压差,由指示表可读出只要遵守气压特性曲线之有效线性范围即可。


    空气量规为检验工件是否在公差范围以内之仪器,其所测量的结果,并不能求得工件之真实尺寸,也如同一般量规之用途,但精确度较高,放大倍数空气流量式可由750至40000倍,而压力差动式可由1250至32000倍,其精度可达0.5μm。


    空气量规的优点


    空气量规的最大之优点为检验时量规不与工件直接接触,量规之磨损几近于零,在理论上其寿命是无限期。操作上甚为方便,不需要太高级的技术。适用于工件较软、较薄壁或大量生产等检验工作。


    空气式量规的应用



    空气量规在应用时,可依待测工件之形状,造成测头有所改变。空气式量规可作内径、外径、锥度、真直度、中心距离、平行度和厚度等测量工作。测头可为单端或双端等方式。就测头而言,可用单一或多点组合等测量,使用多一点时与一般量表相同。




    哪个牌子的空气量规好用?

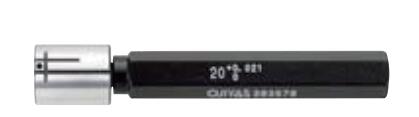

    空气量规一般都使用进口的多,那哪个牌子的空气量规好用呢?春亨工具仪器推荐使用日本奥爵士Ojlyas空气量规。日本ojiyas空气量规显示器有超强的控制面板,可设定上下限标准,还可将测量值、组群分类,每一组可储存100个OK量测值,主要功能在量测真圆度和锥度!

此文关键字:空气量规 空气量规的使用方法
