换热器管板内孔精磨核心难点 65000转气动主轴解决

换热器管板内孔精磨核心难点

1. 深孔细长，磨杆刚性不足，易产生锥度、波纹

换热器管板厚度大，孔深大、孔径偏小，属于典型深孔磨削。磨杆必须伸入孔内，细长杆刚性差，磨削受力容易让刀、弹性退让；造成内孔锥度、圆度超差，孔壁出现振纹，孔入口喇叭口（扩口），直接影响后续换热管胀接密封性能。孔数量多，一块大型管板上千个孔，单个孔微小误差累积，批量一致性很难保障。

2. 排屑、冷却困难，易烧伤、砂轮堵塞

磨削空间封闭，冷却液很难直达内孔底部磨削区域，磨屑不容易排出。热量积聚在孔壁，容易产生表面烧伤、热变形；碳钢 / 不锈钢磨屑容易嵌在砂轮孔隙，造成砂轮钝化堵塞，粗糙度变差，尺寸漂移，频繁修整砂轮，大幅降低加工节拍。

 3. 孔位多、孔距精度要求高，定位难度大

管板大量孔按三角 / 正方形阵列排布，不仅单孔孔径、垂直度、粗糙度有严格标准，孔距、孔桥宽度也有硬性规范。前道钻孔本身存在位置偏差，精磨时需要跟随原有孔轴线修正；刚性磨头一旦对中稍有偏移，会造成孔桥变薄，破坏管板强度，压力容器换热器风险极高。

 4. 工件残余应力带来的变形问题

管板属于厚锻件，前期钻孔、热处理存在残余应力。精磨去除表层材料后应力重新释放，加工时尺寸合格，卸下工装后发生回弹变形，孔径、垂直度超差，是压力容器管板返工的常见原因。

 5. 批量加工效率低，人工检测成本高

单块管板几千个孔，传统刚性内磨头调试繁琐，单孔磨削周期长；孔在内部，磨削状态无法肉眼观察，依赖试磨 + 抽检。人工检测每个孔孔径、粗糙度工作量巨大，品质管控成本高。

 6. 对主轴跳动、转速要求严苛

小孔内磨，砂轮直径受限，想要达到合格磨削线速度，主轴必须高转速 + 极低径向跳动；普通主轴跳动偏大，直接造成孔壁粗糙度差、圆度不合格。

 一句话总结

换热器管板内孔精磨最大痛点：深孔磨杆刚性差易锥度振纹，孔内冷却排屑差易烧伤；上千个孔批量加工，既要保证孔径、垂直度，又要守住孔桥宽度，刚性磨头很难补偿前道钻孔的位置偏差，效率低、返工风险高。

解决方案

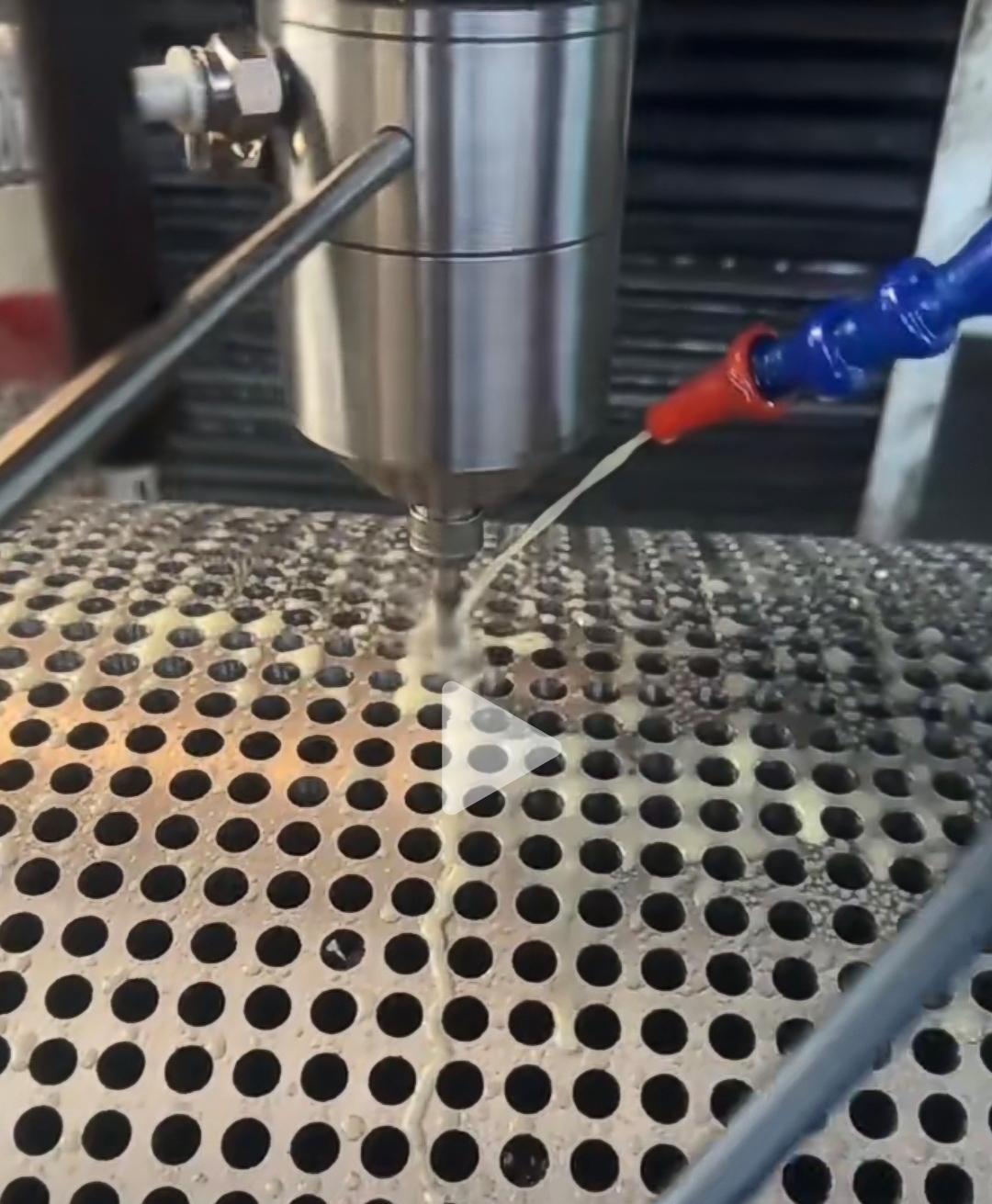

春亨工具 PL600高速气动主轴专为小径内孔精磨设计，最高转速 65000 转，回转跳动精度控制在 1μm 以内。超高转速保证研磨线速度，有效消除孔壁振纹，稳定控制孔径、圆度与表面粗糙度。气动涡轮结构，压缩空气自带冷却，长时间连续研磨温升小，减少热变形带来的尺寸漂移。

主轴体积小巧，可夹持小径金刚石 / CBN 磨棒，伸入管板深孔内部作业。可加装在现有加工中心、镗床、车床，无需购置昂贵专用内圆磨床，低成本完成设备改造。批量加工时，稳定管控每一个换热孔精度，保护孔桥结构强度，降低压力容器管板返工报废风险，是换热器管板内孔精磨优选方案。
