半导体划片机主轴选择ABT-1000空气主轴可行性分析
文章出处：深圳市春亨工具仪器有限公司
人气：-发表时间：2026-03-17 16:50:00

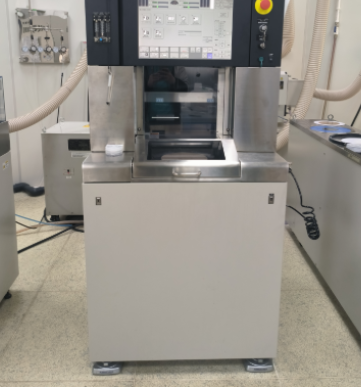

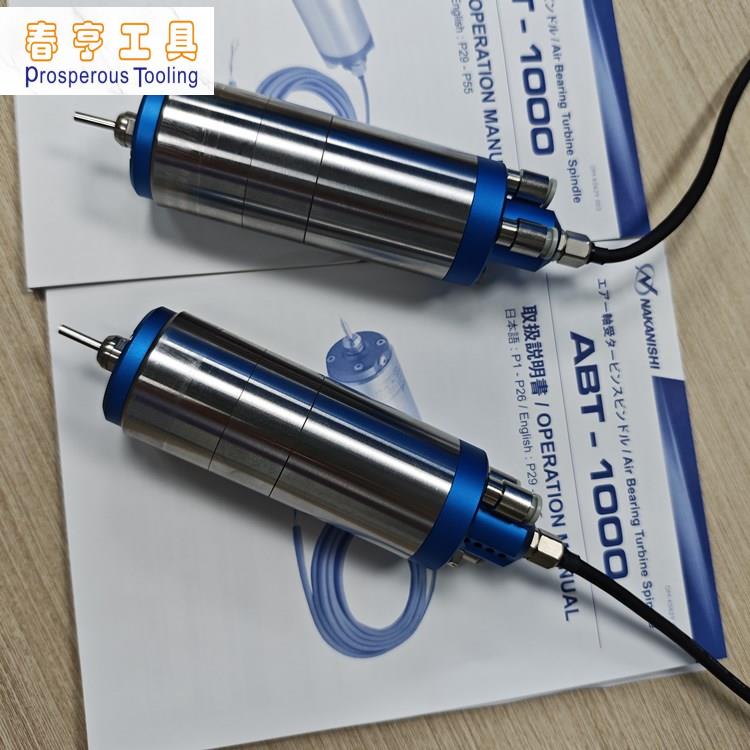

ABT-1000精密空气主轴，10万转气浮技术，1微米绝对精度，专为8寸以下晶圆切割而生，覆盖Si、SiC、玻璃、陶瓷全场景。春亨工具为您划片机晶圆切割主轴可行性方案！下面从多个维度为您进行具体分析：
| 分析维度 | 划片机设备要求 | ABT-1000空气主轴特性 | 可行性分析 |
| 核心加工能力 | 转速：6,000 - 60,000 rpm | 转速：≤100,000 rpm | 完全满足并超越。主轴转速范围远大于设备要求，可轻松覆盖所有加工场景，尤其为未来加工更小、更精密的部件预留了充足的升级空间。 |
| 重复精度 | 重复精度：1 μm | 主轴跳动精度：1 μm以内 | 完美匹配。主轴自身的跳动精度与设备Z轴的重复精度要求一致，这是实现微米级切割、控制崩边量（硅片<10μm）的核心基础。 |
| 机械与电气兼容性 | 安装接口 | 外径：φ40mm；类型：夹紧式 | 兼容性高。φ40mm是行业非常通用的主轴直径，易于设计或选用标准的夹持座与你的划片机Z轴滑板连接，机械改造难度低。 |
| 刀具系统 | 持范围：φ0.5 - φ4.0mm （CHA系列筒夹） | 兼容性好。该夹持范围能够适配半导体划片常用的超薄刀片和小直径刀具，只需根据现有刀柄尺寸选配对应的筒夹即可。 | |
| 工艺与质量控制 | 切割材料： Si、SiC、玻璃、陶瓷、PCB等 | 应用案例： 适用于Si、SiC、GaAs、蓝宝石、玻璃等硬脆材料的精密切割与磨边 | 高度适配。大量成功应用案例证明，该主轴完全胜任你清单中的所有材料加工，其高转速和低振动特性是保证硬脆材料切割边缘质量（低崩边）的关键。 |
| 冷却方式 | 冷却方式： 切割时需冷却水 | 发热特性： 气动驱动，近乎零发热 | 优势明显。传统电主轴的热伸长是精度的大敌。ABT-1000采用气动涡轮驱动，几乎不产生热量，从根源上杜绝了热变形导致的刀尖漂移，提升了长时间加工的稳定性。 |
| 运行与维护 | 运行时间： 高负荷生产 | 寿命： 无接触、无磨损，适合24小时连续运行 | 显著优势。空气轴承的非接触特性意味着几乎没有机械磨损，理论上寿命远高于传统滚珠轴承主轴，能极大减少设备停机维护时间和更换主轴的频率。 |
| 供气系统 | 气源要求： 清洁干燥空气，0.55MP | 需评估现有资源。你现有的压缩空气系统主要为工作台和主轴悬浮供气。需要确认气源的洁净度和干燥度是否满足主轴的高要求，并核算供气量是否足够。建议增加精密过滤模组进行独立供气。 | |
| 关键注意事项 | 载荷能力 | 径向：≤20N； 轴向：≤35N | 需重点校核。这是方案的关键点。必须确认切割过程中刀片受到的切削力（径向）和进给推力（轴向）是否在主轴的许用载荷范围内，否则会影响精度和寿命。 |
| 输出功率 | 88W | 需进行工艺测试。对于切割硬脆材料（如SiC、陶瓷）而言，功率不算高。建议先用现有主轴或进行小规模测试，验证88W功率是否能满足你特定材料（尤其是厚材料和硬材料）的切割效率。 | |
加装方案关键点总结
性能升级：加装ABT-1000空气主轴后，你的划片机将获得高达10万转/分钟的切削能力，并能有效解决传统主轴的热伸长问题，使长时间加工的精度更稳定。
改造核心：改造工作主要围绕机械接口设计（制作一个连接Z轴和φ40mm主轴的夹持座）和气路系统优化（为精密主轴提供独立、洁净、干燥的气源）展开。电气控制方面，因其为气动驱动，可能需要增加一个比例阀来实现转速的精确控制（转速检测通过内置磁传感器实现）。
潜在风险：最主要的潜在风险在于空气主轴功率（88W）和许用载荷是否能完全满足你现有工艺的最高需求。针对较厚或极硬的碳化硅、陶瓷材料，建议先进行充分的切削力评估或小批量测试。
总体而言，这款精密空气主轴的精度和转速特性非常契合你的设备。进行改造前，建议重点校核载荷和功率这两个关键参数。
