刀塔机加装PL600气动主轴：高速精密内圆研磨方案

刀塔机加装PL600气动主轴：65000 转解锁高速精密内圆研磨新方案

在精密车削加工场景中，刀塔机擅长车削、镗削等常规工序，但面对高精度内圆研磨、小孔深孔精磨工况时，受限于机床本体转速不足，常常出现内孔圆度差、内壁有刀纹、表面光洁度不达标等问题。很多企业想要做好内圆研磨，只能采购昂贵的专用内圆磨床、坐标磨床，设备投入高，原有刀塔机产能闲置，极大制约订单承接能力。通过在刀塔机刀塔工位加装PL600高速气动主轴，无需对机床本体做结构性改造，即可实现 65000rpm 高速精密内圆研磨，把普通刀塔机升级成为车磨复合加工设备，是中小精密加工厂降本增效的实用改造方案。

刀塔机改造痛点，传统方案的短板

常规刀塔机车床主轴转速普遍几千转，远远达不到内圆研磨所需的超高转速。做内孔精磨时：

1. 转速不够，磨棒切削线速度不足，工件内壁容易产生振纹、划痕，很难实现镜面效果；

2. 机床自带主轴回转跳动偏大，小孔研磨尺寸波动大，圆度、公差难以稳定把控；

3. 采购全新专用研磨磨床资金投入大，设备回本周期长；

4. 部分改装主轴存在气管缠绕，刀塔旋转换刀干涉，无法自动循环加工，只能手动生产，效率低下。

想要兼顾车削 + 内圆研磨复合加工，就需要一款高转速、高精度、适配刀塔旋转工况的外置高速主轴附件，PL600 气动行星主轴正是针对这类工况开发。

PL600气动主轴核心性能，适配刀塔机内圆研磨

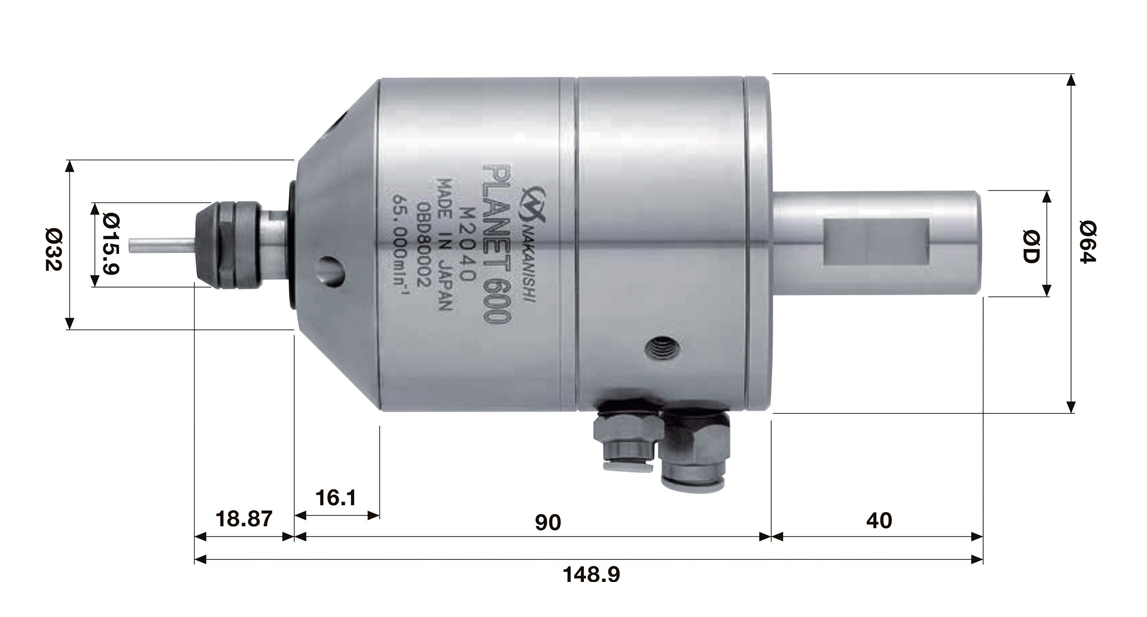

PL600-M2040 气动主轴专为内孔研磨设计，行星式运动结构，核心参数：最高转速65000rpm，径向回转跳动≤1μm，刀柄 φ20mm，重量 1.74kg；工作气压 0.4MPa，耗气量 175Nl/min；筒夹夹持范围 φ0.5-6.35mm，适配各类小径磨棒、研磨头。

核心加工优势

1. 65000转高转速，实现精密研磨




超高转速保障研磨所需切削线速度，针对不锈钢、模具钢、硬质合金等材质内孔加工，有效消除内壁刀纹、振纹，工件内孔圆度可控，表面粗糙度可达 Ra0.2μm 以内，满足精密零件、模具衬套、液压阀套的内圆精磨需求。

2. 气动涡轮驱动，长时间加工温升低

采用空气涡轮驱动，运转依靠压缩空气冷却润滑，长时间连续研磨温升小，热变形可控，不会因为高速发热造成尺寸漂移，批量生产精度一致性好，气源仅需要普通空压机即可供给，接线简单。

3. 适配刀塔旋转，解决换刀绕线难题

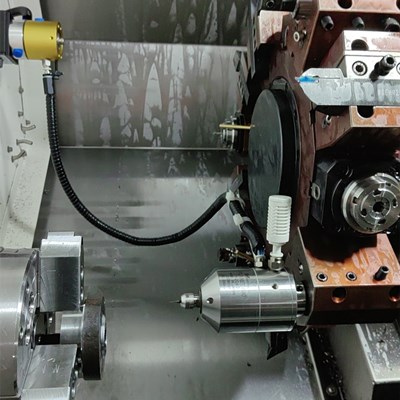

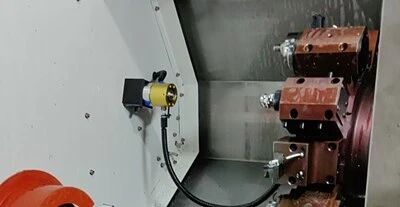

主轴自带旋转气路防缠绕结构，直接安装在刀塔机刀座工位，刀塔旋转、换位加工不会出现气管扭绕干涉，支持机床自动程序循环加工，实现车削完成后直接接续内圆研磨工序，一次装夹完成复合加工，减少二次装夹带来定位误差。

4. 无损加装，一机多用灵活改造

无需修改机床硬件结构，直接装配在刀塔刀座；不需要研磨功能时，拆卸主轴，刀塔机恢复原有全部车削能力，一台设备兼顾车、镗、内圆研磨，盘活现有设备资产，对比采购专用磨床，大幅降低设备投资成本。

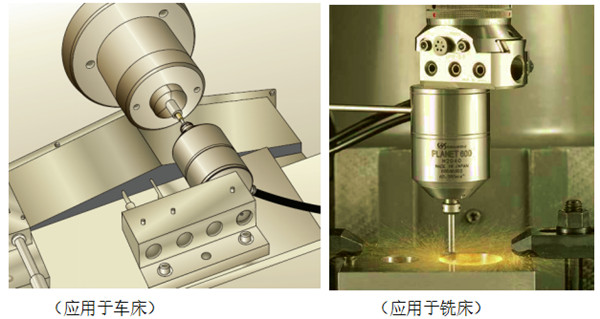

刀塔机加装 PL600 实现内圆研磨实际应用场景

刀塔机搭配 PL600 气动主轴，适合中小孔径精密内圆研磨加工，广泛用于：精密模具镶套内孔、液压阀体、不锈钢精密套管、医疗五金件、汽车精密零部件、夹具衬套等工件加工。

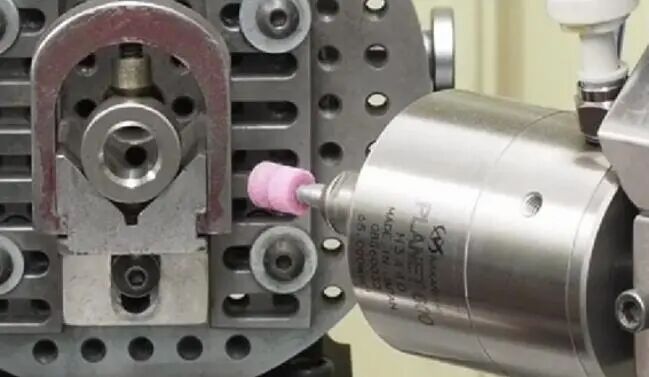

加工流程简单：工件在刀塔机完成粗车、镗孔预加工，刀塔换位调用 PL600 主轴，夹持对应规格研磨磨棒，按照数控程序完成内孔精研磨，一次装夹完成车磨复合，省去工件拆下来转移到磨床加工的工序，缩短生产周期，降低装夹定位误差，提升成品良率。
