MSIY-4020高速电主轴 汽车驱动板去焊渣解决方案

MSIY-4020高速电主轴 汽车驱动板去焊渣解决方案

一、方案背景

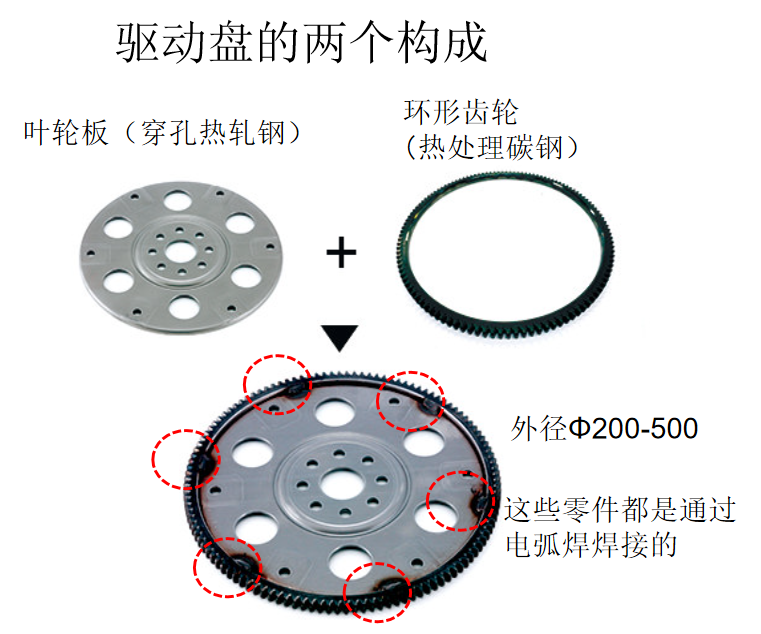

汽车驱动板作为发动机与变速器间的关键传动部件，由叶轮板（穿孔热轧钢）与环形齿轮（热处理碳钢）经电弧焊焊接而成，外径规格 Φ200-500mm。电弧焊工艺会产生熔融金属飞溅形成焊渣，附着于齿轮齿顶、齿底及焊接区域，易干扰起动机小齿轮啮合、影响零件装配精度，需彻底清除以保障驱动板正常工作。

二、核心需求

彻底去除焊接区域、齿轮顶端及底端的焊渣；

适配驱动板批量生产，兼顾效率与稳定性；

不损伤叶轮板、环形齿轮基材与焊接结构；

满足汽车零部件标准化、自动化生产要求。

三、解决方案：MSIY-4020高速主轴自动化去焊渣方案

（一）核心配置

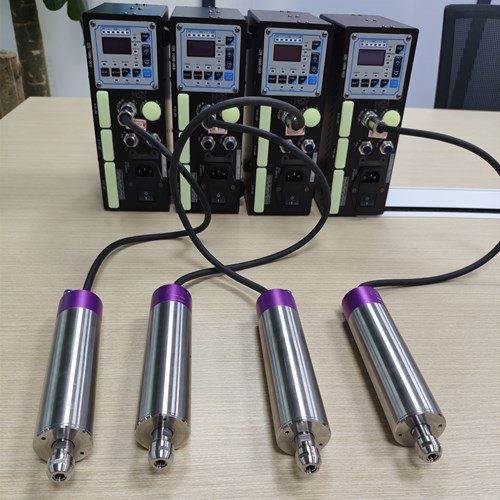

动力单元：2 台MSIY-4020高速主轴，适配密集型焊渣清除作业，动力稳定、转速精准可控；

去除工具：Φ80×t10 不锈钢钢丝刷，耐磨适配，可深入齿轮齿槽、焊接死角清除焊渣；

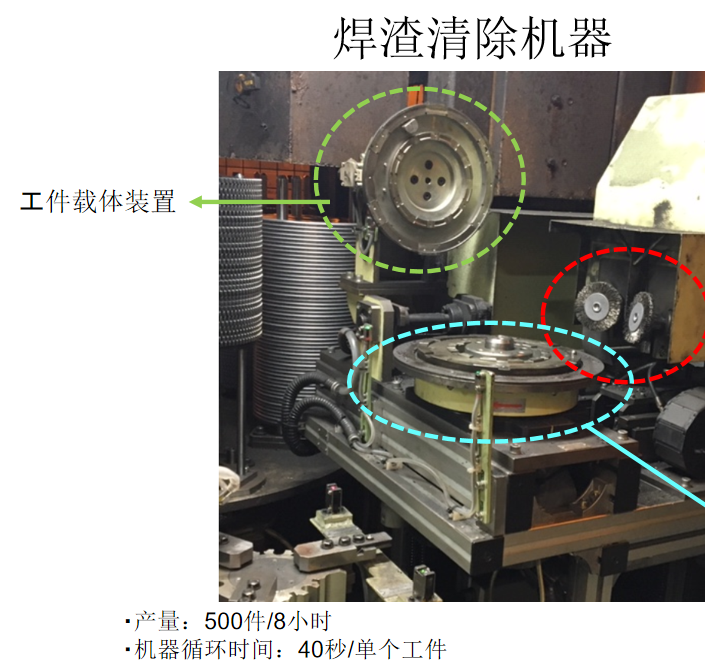

作业平台：旋转台 + 工件载体装置，驱动驱动板匀速旋转，实现 360° 无死角清理。

（二）作业参数

主轴转速：2000min?1；

单工件循环时间：40 秒；

产能：500 件 / 8 小时。

（三）作业流程

工件定位：将驱动板固定于旋转台工件载体装置；

自动化清理：主轴带动不锈钢钢丝刷高速旋转，配合旋转台驱动工件转动，同步清理焊接区域、齿轮顶 / 齿底焊渣；

下料出料：清理完成后自动下料，进入下一生产工序。

四、方案优势

清理彻底：钢丝刷适配齿轮结构，无死角清除齿顶、齿底及焊接处焊渣；

高效量产：单工件 40 秒、8 小时产能 500 件，匹配汽车零部件批量生产；

安全无损：高速柔性打磨，不划伤叶轮板、环形齿轮及焊接面；

稳定可靠：MSIY-4020高速主轴适配自动化设备，长期运行稳定性强，降低维护成本。

五、方案总结

本方案基于 MSIY-4020高速主轴与自动化平台，针对性解决汽车驱动板电弧焊焊渣去除难题，兼顾清理效果、生产效率、零件保护三大核心需求，是汽车驱动板焊接后处理的标准化、高效化解决方案。
