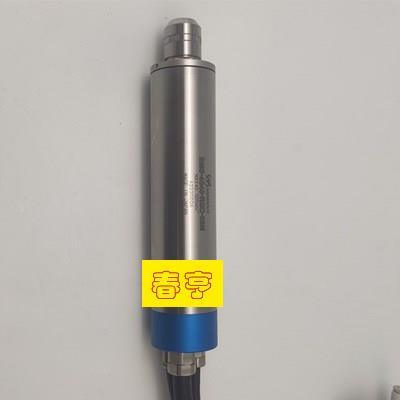

nakanishi高刚性主轴BMS-4040-RGD在偏光板上的应用

nakanishi高刚性主轴BMS-4040-RGD在偏光板上的应用

中西Nakanishi高刚性主轴BMS-4040-RGD在偏光板加工中的应用，主要依托其高精度、高刚性和稳定性，

能够满足偏光板这类光学材料对加工质量的严苛要求。

以下是具体应用分析：

 偏光板加工的核心需求

偏光板是液晶显示器的关键组件，通常由多层薄膜材料（如PVA、TAC）复合而成，加工时需满足：

高精度切割：边缘平整度要求极高（微米级），避免分层或毛刺。

无热损伤：材料对温度敏感，需避免热变形或光学性能下降。

高效加工：适应大批量生产，同时保持一致性。

 BMS-4040-RGD主轴的适配性优势

(1) 高刚性设计

轴承与结构：采用陶瓷轴承和刚性壳体，大幅降低振动，应对偏光板的脆性材料特性，减少崩边或微裂纹。

径向跳动≤1μm：确保刀具路径精准，适合高精度轮廓切割或钻孔。

(2) 高转速与稳定性

40,000 rpm：高转速适配微小直径刀具（如0.1-0.3mm金刚石涂层刀具），实现精细切割，减少材料应力。

温度控制：内置冷却系统抑制热膨胀，避免因温升导致加工尺寸偏差。

(3) 动态平衡性能

G0.4级平衡：高速下振动极小，适合偏光板的薄层加工（如0.1mm厚度），避免分层或翘曲。

3. 典型加工场景

精密切边：使用超薄铣刀切割偏光板外形，主轴刚性确保边缘垂直度。

钻孔与开槽：为组装需求加工定位孔或导光结构，高转速减少毛刺。

表面处理：配合抛光工具修复边缘微缺陷，提升光学均匀性。

4. 对比其他主轴的差异化价值

优于普通电主轴：传统主轴在20,000 rpm下可能因刚性不足引发震颤，

而BMS-4040-RGD在40,000 rpm仍保持稳定。

兼容自动化：支持与机械手或CNC集成，适应LCD面板产线的连续作业需求。

5. 注意事项

刀具匹配：建议使用金刚石或超硬合金涂层刀具，减少磨损。

工艺参数优化：需根据材料厚度调整进给速度（如50-100mm/s）和切削深度（0.05-0.1mm）。

结论

Nakanishi高刚性主轴 BMS-4040-RGD通过高刚性、高转速和低温升特性，显著提升偏光板加工的良品率和效率，

尤其适合高精度LCD/OLED面板制造领域。实际应用中需结合材料特性进行参数微调，以最大化性能优势。
