RSK 框式水平仪使用指南：机床调平、平面度与垂直度检测实操

作为日本 RSK 新泻理研的代理商，春亨工具在服务机床客户的过程中发现，很多精度问题的根源不是机床本身，而是安装时没调平。一台加工中心装好后精度不稳，先别急着调伺服参数 —— 床身不水平，导轨直线度、主轴与工作台的垂直度都会跟着偏，加工精度自然无从谈起。而判定 "水平" 的基准工具，就是框式水平仪。

一、为什么机床必须先调水平

机床床身是整台设备的基准平面。床身水平度超标时，立柱垂直度、导轨直线度、工作台运动精度会连锁超差，表现出的故障现象却五花八门：加工面出现锥度、铣出的平面不平、重复定位漂移。因此在机床安装、搬迁、大修后，第一道工序永远是 "调水平"。框式水平仪（又称方形水平仪）可以测量水平度、垂直度和微小倾角，是机加工现场最基础的精密量具之一。

二、RSK 框式水平仪参数怎么看

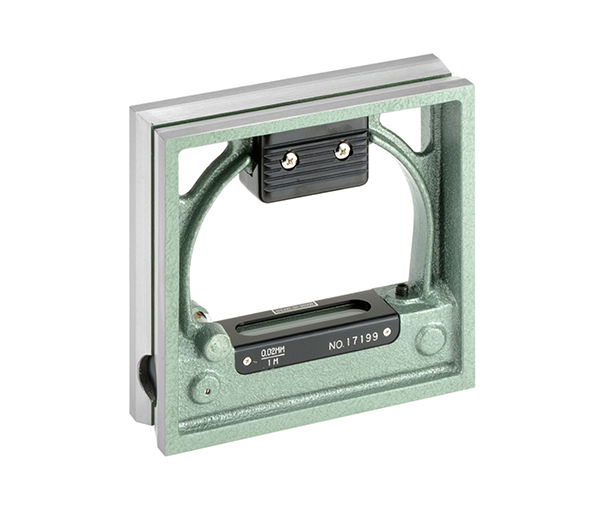

日本 RSK（新泻理研）框式水平仪采用铸铁底座、精密研磨测量面、双向气泡管结构，广泛用于数控机床、加工中心、油压机等设备的水平与垂直校准。以 541 系列为例，关键参数如下：

规格（测量面边长）：常见 100mm、150mm、200mm，对应型号如 541-1002、541-1502、541-2002。测量面越大，跨距越远，对机床导轨的 "取平均" 效果越好。

感度：指气泡移动一格对应的倾斜量。541-1002/1502 为 0.02mm/m（约 4 秒 / 格），是机床调平的主流精度；541-1005 为 0.05mm/m（10 秒 / 格），适合一般机台；要求更高的场合可选 0.01mm/m 级。

平行度与垂直度： 底面与侧面的平面度、垂直度出厂控制在 0.01mm 以内，保证四个测量面都能作为基准使用。

气泡管精度：全范围示值精度在 ±2 个刻度以内，读数稳定可靠。

三、现场测量实操方法

1. 水平度测量（机床调平）：将水平仪放在机床工作台中央或床身导轨面上，待气泡稳定后读数；调整地脚螺栓，使气泡居中；再交叉验证 X、Y 两个方向，直至两个方向都居中。注意工作台应处于清洁无油污状态，测点避开螺栓孔、凹槽。

2. 导轨直线度分段测量：在导轨上等距移动水平仪（配合桥板更佳），逐段记录气泡读数，把各段读数连起来，即可判断导轨是 "中凸"" 中凹 "还是" 扭曲 "，指导刮研或调整。

3. 垂直度测量：利用水平仪的垂直测量面（侧面），贴合立柱导轨面测量，与底面水平读数对比，可判断立柱相对床身的垂直度。

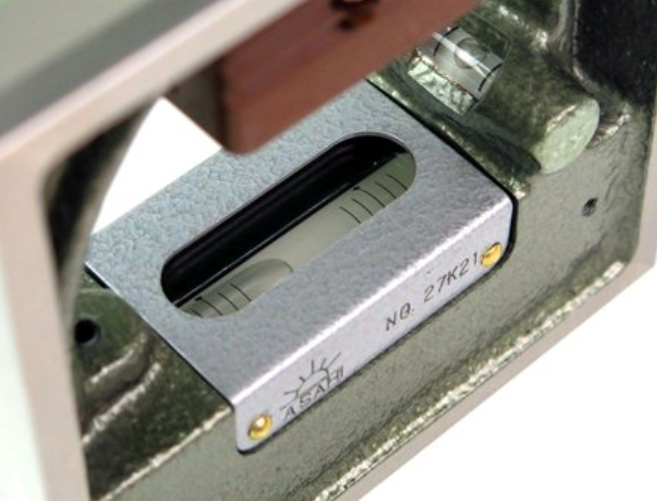

4. 读数技巧：气泡偏向高的一侧，一格代表该方向每米抬高 0.02mm。多次测量取平均值，读数时视线与气泡管垂直，避免视差。

四、零位校准：两分钟自检

水平仪用久了或受磕碰后，气泡零位可能漂移，测出来的 "水平" 其实是歪的。自检方法：把水平仪放在同一平稳平面上，记录读数；原地调转 180° 再读一次；两次读数代数差的一半就是零位误差。若零位偏差超标，应送回专业机构调整气泡管，不要带病使用。

五、磁性水平仪：解放双手的升级选择

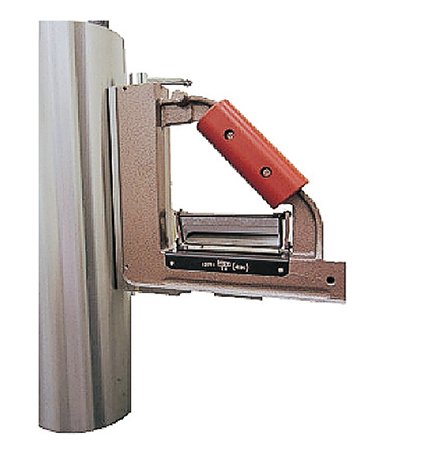

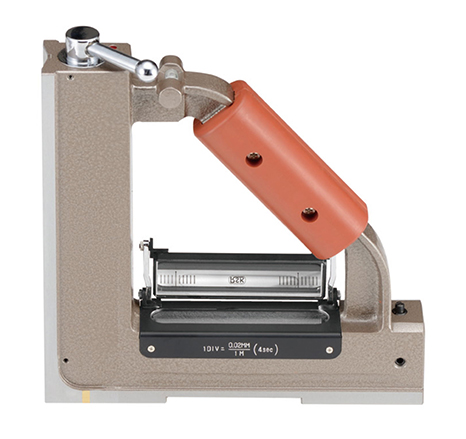

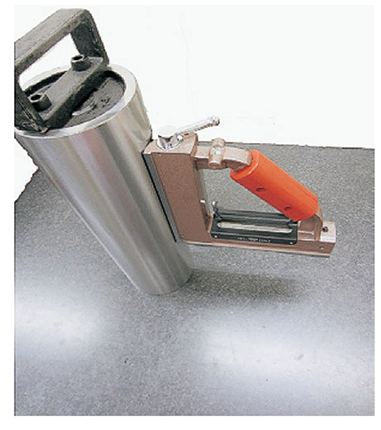

检测机床立柱、导轨侧面等垂直面时，手持水平仪容易晃动、难以稳定读数。RSK 磁性水平仪（如 583-1502，150mm）在底座内置磁力，可直接吸附在钢铁导轨、立柱上，免手扶、读数稳定，特别适合垂直度检测与长时间观察。

六、保养要点

轻拿轻放，玻璃气泡管和研磨测量面最怕磕碰；使用后用软布清洁测量面，薄涂防锈油；存放于原装木盒，环境避免温度骤变；定期做零位自检，长期未用再次使用前先自检。
