新能源铝合金电池托盘Msiy浮动主轴去毛刺全套方案

一、行业加工痛点

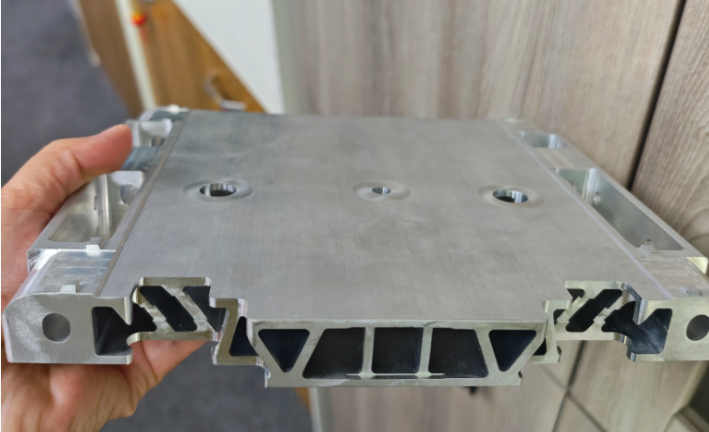

当下新能源电池托盘以铝合金薄壁结构为主，搅拌摩擦焊焊缝余高、筋条边角飞边、螺栓交叉孔毛刺、密封平面凸起是主要加工难题。传统刚性打磨、人工打磨缺陷突出：

工件焊接变形、装夹偏差、机器人轨迹误差大，刚性打磨极易过切划伤密封面，造成密封渗漏隐患；

内腔、筋槽死角毛刺清理不彻底，人工打磨一致性差、招工成本高，量产良品率低；

一次性多工序加工繁琐，频繁更换打磨工具，拖慢整条自动化产线效率；

铝合金受热易形变，高速打磨发热易产生划痕，影响防腐涂层附着力。

二、核心设备选型：MSIY 云雨施双向浮动电主轴

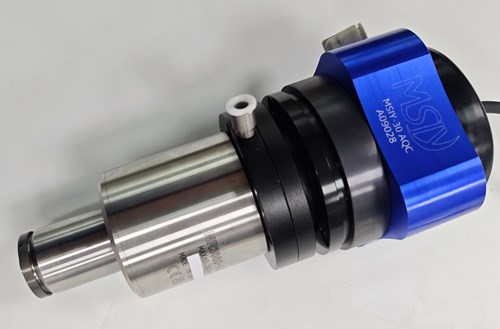

批量量产优先选用MSIY-30AQC自动换刀浮动主轴，适配六轴机械臂、CNC、自动化专机加装：

（1）柔性浮动补偿：径向 360°±5° 偏摆 + 轴向 5mm 伸缩浮动，气压无级调节浮动力，自动抵消工件形变、走位误差，贴合托盘曲面、焊缝起伏，牢牢把控切削量，杜绝过切、欠磨，完美保护密封平面；

（2）精密稳定硬件：最高65000 高转速，径向跳动≤1μm，气冷恒温可 24 小时不间断作业，长时间加工无热伸长，打磨光洁度可达 Ra0.4，无划痕、无基材损伤；

（3）自动换刀增效：10 秒快速切换旋转锉、毛刷、抛光磨头，单次装夹完成焊缝修平、孔口倒角、内腔清毛刺、表面精整多工序，省去多组设备，压缩加工时长；

（4）动力适配铝材：350W功率，兼顾高速轻切削清细毛刺、中扭矩铣削焊缝余高，纯铝、压铸铝、复合型材铝通用。

三、分段标准化加工工艺

焊缝粗打磨：搭配硬质合金旋转锉，40000-50000 转速，利用浮动缓冲均匀铣平搅拌摩擦焊凸起，统一焊缝高度；

孔位与内腔清毛刺：选用小直径毛刷、加长磨头，55000-65000 高转速，清理交叉孔、深筋死角细微毛刺；

密封面精整：调低转速、减小浮动力，轻柔抛光平面，保证平整度，满足气密性装配要求；

全程辅助：轴向持续风冷降温，控制铝材热膨胀，减少划痕与变形。

四、落地效果

搭配 MSIY浮动主轴自动化打磨后，托盘毛刺清除率 100%，密封面零磕碰划伤，批量尺寸一致性稳定，断刀耗材损耗下降 60%，无需人工二次返修，产能提升 50% 以上，适配储能、车企大批量流水线生产。
