春亨工具：PVC钻φ0.1mm微孔精密电主轴解决方案

春亨工具：PVC钻φ0.1mm微孔精密电主轴解决方案

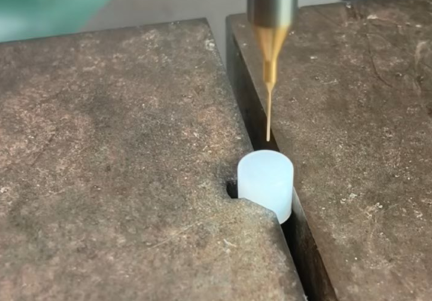

PVC 软化温度仅 60~80℃，搭配 φ0.1mm细钻头加工，量产极易出现各类报废问题：

（1）钻头频繁折断

0.1mm 微钻刚性极差，普通主轴跳动 3~8μm，旋转摆幅产生侧向扭力；PVC 熔融丝状切屑极易堵死极小螺旋槽，挤压扭矩直接扭断钻头，刀具损耗成本居高不下。

（2）热熔糊孔、毛刺、孔径失稳

低速切削摩擦热量集中，PVC 融化包裹钻尖形成积屑瘤，出现喇叭口、孔壁拉丝、孔周碳化；粘屑厚度不定导致孔径忽大忽小，微小孔无二次修孔空间，批量良品率低。

（3）精度缺陷：偏孔、椭圆、工件形变

软质 PVC 受压拉伸，硬质 PVC 易产生应力微裂纹；主轴跳动偏大时钻头打滑、摆动，微孔倾斜、圆度差；板材悬空加工会出现背面崩豁、微孔收缩。

（3）普通设备性能无法匹配

常规机床主轴最高转速仅 8000~12000rpm，达不到微孔高速轻切削要求；整机跳动偏大，无法适配 0.1mm 微钻的严苛精度门槛，改造新机投入成本极高。

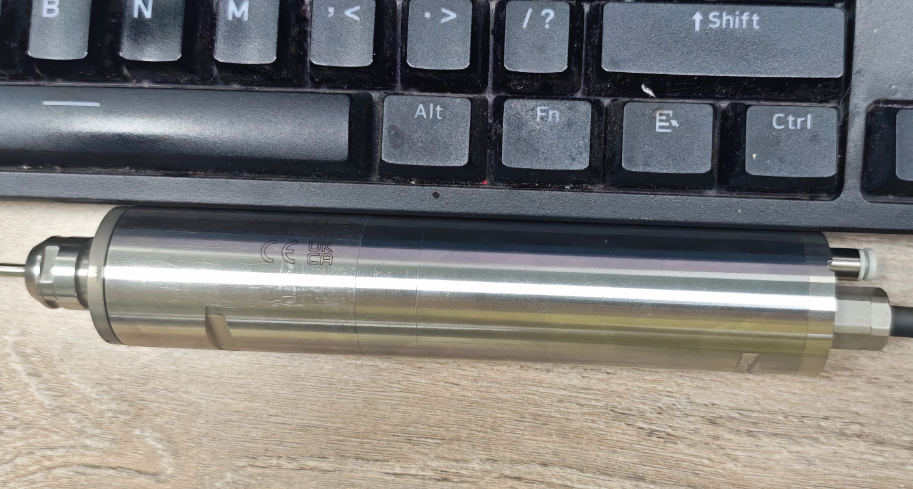

二、核心硬件方案：春亨工具MSIY外径 30mm高速精密电主轴

（1）1μm 高径向跳动，大幅降低断刀率

0.1mm 微钻耐受极限跳动为 1.5μm，该主轴回转精度≤1μm，旋转摆幅极小，从源头消除钻头偏摆、侧向受力，减少崩尖、断刀频次，孔径、孔位一致性稳定。

（2）最高65000rpm 宽域可调转速，抑制塑胶熔融

加工 PVC 微孔推荐 45000~55000rpm，高速轻切削降低单刃切削负荷，减少摩擦产热，有效避免 PVC 融化糊孔、积瘤，孔壁光洁无翻边。350W 功率适配塑胶轻切削，长时间连续加工跳动不漂移。

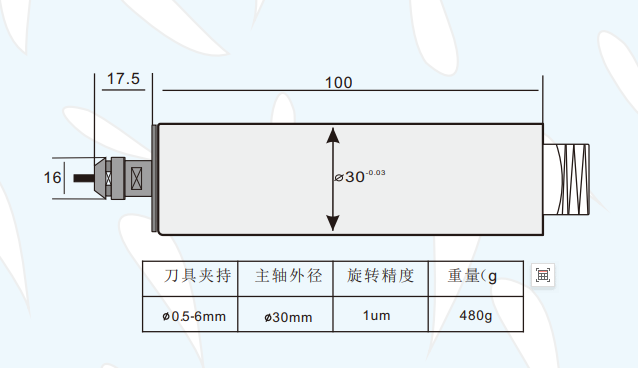

（3）φ30mm 标准外径，低成本改造现有设备

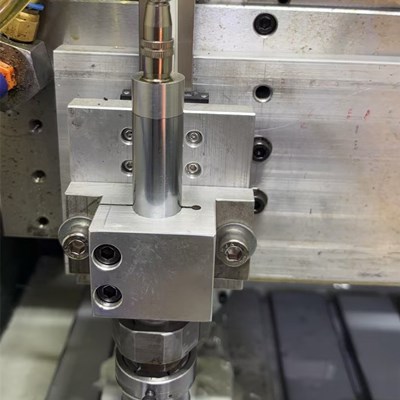

外径 30mm 通用安装尺寸，走心机、排刀机、加工中心、机械臂均可直接加装，无需采购专用微孔钻机，改造成本仅为新机 1/5，快速盘活现有产能。

（4）锁死结构，进给无窜动

轴向进给平稳，配合微量啄钻工艺，钻穿瞬间不会冲击细钻头，杜绝微孔倾斜、背面拉伸毛刺。

三、配套标准化工艺参数（PVC 专用）

1. 切削参数

转速：45000–55000rpm；进给 F80–150mm/min

啄钻规则：每下钻 0.05~0.1mm 完全退刀排屑；板材厚度＞0.3mm 必须高频抬刀，避免切屑堵槽蓄热。

2. 冷却与排屑

采用 0.5–0.7MPa 干燥高压冷风直吹切削区，带走热量、吹走丝状粘屑；禁止切削液，防止 PVC 溶胀、微孔污染。

3. 夹具与支撑

板材背面垫实刚性垫板，全程真空吸附压紧，杜绝悬空加工；减少软料拉伸、硬料应力开裂。

4. 刀具配套

选用短刃无涂层超细钨钢微钻，长径比≤5:1；搭配精密ER筒夹，叠加总跳动控制在 0.5μm 以内。

四、方案落地效果总结

采用 MSIY 外径 30mm 高速精密电主轴搭配标准化啄钻气冷工艺，可一次性解决 PVC钻0.1mm微孔断刀、糊孔、精度差、形变四大难题：刀具损耗下降 60% 以上，微孔无喇叭口、无碳化，尺寸公差稳定可控；设备加装灵活，兼顾量产效率与改造成本，是塑胶精密微孔加工高性价比解决方案。
